1. Lieferumfang

Das Paket beinhaltet:

1. Unilock Inneneinheit inkl. Kabel zur Verbindung mit Außeneinheit
2. Unilock Außeneinheit inkl. Kabel zur Verbindung mit Inneneinheit
3. Steckbare Schraubklemme für Inneneinheit zur Verbindung mit elektrischem Türöffner und Stromversorgung

2. Technische Daten

3. Ausfräsungsplan

in mm (nicht maßstabsgetreu)

Gesamttiefe: 20mm

Einbautiefe: 15mm

4. Montage / Verkabelung

4.1 Montage Aufputzdose (optional erhältlich)

4.1.1 Lieferumfang

Der Lieferumfang umfasst:

• Frontblende mit Ausnehmung für das SOREX Unilock WiFi
• Schwarze Rückblende mit Ausnehmung (schwarz)
• Dichtungsrahmen (weiß)
• Kabeldichtung (weiß)

4.1.2 Montage

1. Schritt: Versenken Sie das Relaiskabel des SOREX Unilock WiFi in der Wand.


2. Schritt: Geben Sie die Kabeldichtung auf die Ausnehmung der Rückblende. Dazu muss unten im mittleren Bereich der Kabeldichtung eine Ausnehmung für das Kabel ausgeschnitten werden. Die Ausnehmung in der Dichtung sollte danach mit Acryl wieder fest verschlossen verschlossen werden.


3. Schritt: Spannen Sie den Dichtungsrahmen auf die Rückblende.


4. Schritt: Schieben Sie das vom SOREX Unilock WiFi ausgehende Kabel, durch die Ausnehmung in der Frontblende und anschließend durch die Ausnehmung der Kabeldichtung in die Wand.


5. Schritt: Stecken Sie im Innerenbereich das Relaiskabel und das vom SOREX Unilock WiFi ausgehende Kabel zusammen. Testen Sie das Gerät und die Verkabelung nochmal, bevor Sie die Montage abschließen.


6. Schritt: Befestigen Sie die Rückblende mit vier passenden Schrauben an der Wand. Wir empfehlen die Schraubenlöcher mit Acryl abzudichten.


7. Schritt: Setzen Sie die weiße Frontblende auf die Rückblende.


8. Schritt: Kleben Sie das Unilock WiFi mit Hilfe des doppelseitigen Klebebands an die Frontblende.


9. Schritt: Zusätzlich können Sie das SOREX Unilock WiFi mit einer Silikonfuge rund um die Glasplatte abdichten.

4.2 Montage Unterputzdose (optional erhältlich)

Mauerwerkinstallation

Hohlwandmontage

4.3 Montage ohne Aufputz-/Unterputzdose

• Fräsen Sie zunächst das Loch in die zu montierende Stelle der Mauer oder des Türblatts.

• Fädeln Sie anschließend das Kabel durch das gefräste Loch. Anschließend können Sie das Kabel der Außeneinheit mit dem der Inneneinheit im Inneren zusammenstecken. Achten Sie darauf, dass die Inneneinheit niemals von außen zugänglich ist (z.B. durch Herausziehen der Kabel).

4.4 Verkabelung Relais (Inneneinheit) mit Türöffner

ACHTUNG: Führen Sie nun unbedingt einen elektrischen Test durch und prüfen Sie ob das Gerät funktionsfähig ist. Prüfen Sie ob das Unilock mit Strom versorgt wird und führen Sie eine Testöffnung durch. Prüfen Sie dabei ob der Türöffner freigibt.

Hinweis: Sofern sich das Gerät im Werkszustand befindet, können Sie den Zahlencode „123456“ am Zahlenfeld eintippen und diesen über das „Häkchen“ bestätigen, um eine Testöffnung durchführen.)

4.5 Abschließen der Montage

• Sofern die vorangegangenen Tests erfolgreich waren, können Sie nun die Montage abschließen. Ziehen Sie hierzu die Schutzfolie des doppelseitigen Klebebands am UniLock ab und kleben Sie dieses an die zu montierende Stelle.

• Prüfen Sie außerdem unbedingt nach Ankleben des Unilocks ob die Verklebung wasserdicht ist.

Dies können Sie testen, indem Sie vorsichtig Wasser über das Gerät laufen lassen. Prüfen Sie anschließend ob Wasser hinter das Gerät gelangt ist. Sollte dies der Fall sein, drücken Sie das Gerät nochmal fest gegen die zu montierende Stelle und geben Sie dem Kleber anschließend noch etwas Zeit bevor Sie einen neuen Wassertest durchführen.

Sollte bei einem erneuten Wassertest ebenfalls Wasser hinter das Gerät gelangen, können Sie zusätzlich eine Silikonfuge, rund um die Glasplatte, anbringen.

5. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.

Eine Anleitung für die SOREX SmartLock - App finden Sie hier.

6. Auf Werkseinstellung zurücksetzen

Sie können das SOREX Unilock WiFi auf folgende zwei Arten zurücksetzen:

1. Löschen Sie das Unilock aus der App (Unilock auswählen -> Einstellungen -> „Löschen“). Sie müssen sich hierzu in Reichweite des Geräts befinden.
   oder

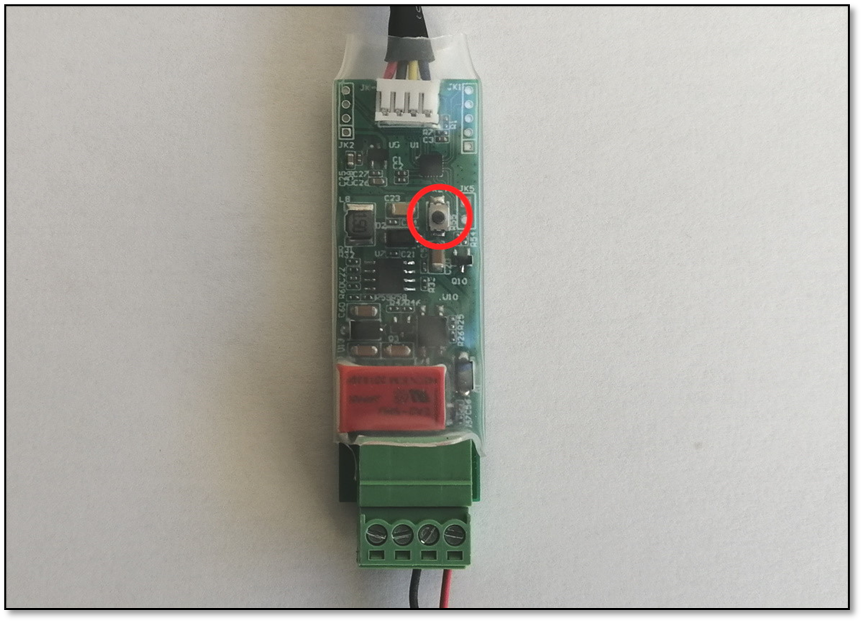

2. Drücken Sie den Reset Button auf der Inneneinheit für ca. 3 Sekunden bzw. bis zwei Signaltöne schnell hintereinander abgespielt werden.
