smart unilock 2.0

Avatar
SOREX wireless Solutions
  • Aktualisiert

In this article

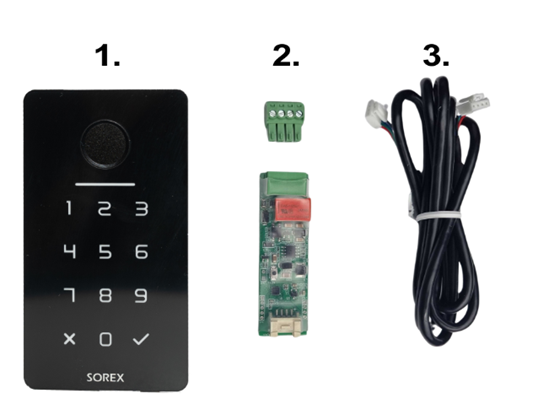

1. Lieferumfang


Das Paket beinhaltet:

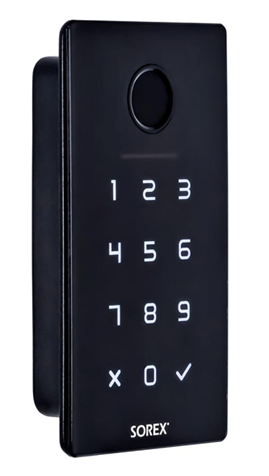

  1. Unilock Außeneinheit
  2. Unilock Innen-/Relaiseinheit und steckbare Schraubklemme zur Verbindung mit elektrischem Türöffner und Stromversorgung
  3. Verbindungskabel zwischen Außen- und Inneneinheit
  4. (optional) 3m Verlängerungskabel



2. Technische Daten

Artikelnummer

DO502000

EAN

0093149093880

Besonderheit

Externes Relaiskabel (Inneneinheit) für Sabotageschutz

Verschlüsselung Innen- und Außeneinheit

AES 128 Bit

Frequenz

2,4 GHz

IP-Schutzklasse

IP66 (wenn wasserdicht verklebt)

Temperaturbereich

-30° bis 60°C

Stromversorgung

12/24V DC, min 0,5A

effektiver Stromverbrauch im Ruhezustand

~600 μA

Relais

1A/30V Schaltstrom/Schaltspannung

Kompatibilität

Mit allen gängigen Motorschlössern (KFV, ROTO, GU, Fuhr, Wilka, Dom, …)

Speicherung der Zutrittsmedien

Permanent (auch nach Stromausfall)

Anzahl Medien

100 Fingerprints

150 Zahlencodes

200 RFID-Medien

Unlimitierte eKeys

max. Schaltspannung

max. Schaltstrom

30V AC | 220V DC

1A



Fingerprint

Lebensdauer ~100.000 Scans
FAR (False Acceptance Rate)  <0,001%
FRR (False Rejection Rate) <1%



3. Produktmaße

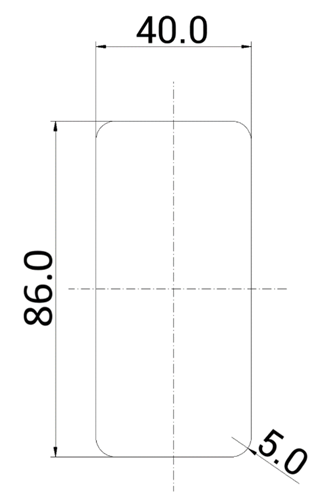

4. Ausfräsungsplan


in mm (nicht maßstabsgetreu)

Gesamttiefe: 19,6mm

Einbautiefe: 15,1mm



5. Montage / Verkabelung

5.1 Montage Aufputzdose (optional erhältlich)

5.1.1 Lieferumfang

Der Lieferumfang umfasst:

  • Frontblende mit Ausnehmung für das SOREX Unilock WiFi
  • Schwarze Rückblende mit Ausnehmung (schwarz)
  • Dichtungsrahmen (weiß)
  • Kabeldichtung (weiß)

5.1.2 Montage

  1. Schritt: Versenken Sie das Verbindungskabel des SOREX Unilock WiFi in der Wand.

  2. Schritt: Stecken Sie den inneren Teil des Kabels an der Unilock Inneneinheit an.

  3. Schritt: Geben Sie die Kabeldichtung auf die Ausnehmung der Rückblende. Dazu muss unten im mittleren Bereich der Kabeldichtung eine Ausnehmung für das Kabel ausgeschnitten werden.

  4. Schritt: Stecken Sie nun das Verbindungskabel durch die Ausnehmung in der Kabeldichtung und durch die Öffnung in der Frontplatte. Die Ausnehmung in der Dichtung sollte danach mit Acryl wieder fest verschlossen werden.

  5. Schritt: Spannen Sie den Dichtungsrahmen auf die Rückblende.
  6. Schritt: Stecken Sie das Kabel an der Unilock Außeneinheit an. Testen Sie das Gerät und die Verkabelung nochmal, bevor Sie die Montage abschließen.

  7. Schritt: Befestigen Sie die Rückblende mit vier passenden Schrauben an der Wand. Wir empfehlen die Schraubenlöcher mit Acryl abzudichten.

  8. Schritt: Setzen Sie die Frontblende auf die Rückblende.
  9. Schritt: Kleben Sie das Unilock WiFi mit Hilfe des doppelseitigen Klebebands an die Frontblende.
  10. Schritt: Zusätzlich sollten Sie das SOREX Unilock WiFi mit einer Silikonfuge rund um die Glasplatte abdichten.



5.2 Montage Unterputzdose (optional erhältlich)

Achtung: Für die Mauerwerkinstallation der Unilock Unterputzdose wir zusätzlich die Unterputz-Einbaudose E2 (2892 00) benötigt.



Mauerwerkinstallation

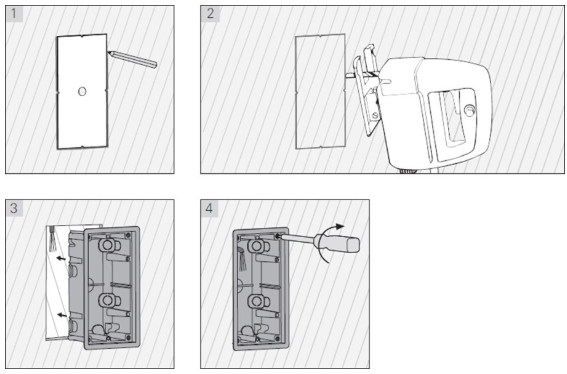

Hohlwandmontage

5.3 Montage ohne Aufputz-/Unterputzdose

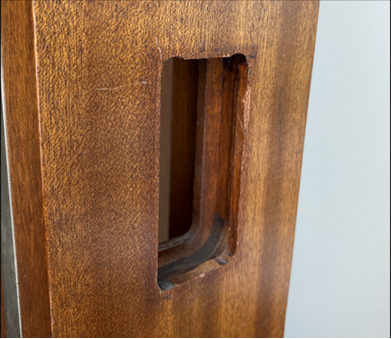

  • Fräsen Sie zunächst das Loch in die zu montierende Stelle der Mauer oder des Türblatts.

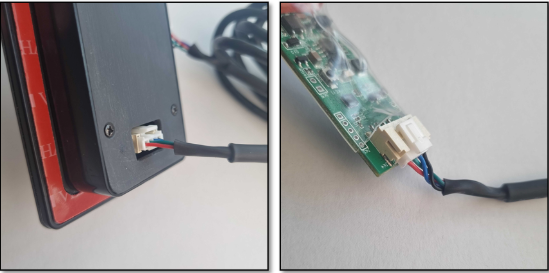

  • Fädeln Sie anschließend das Kabel durch das gefräste Loch. Danach können Sie das Kabel an der Unilock Außeneinheit anschließen. Im Innenbereich verbinden Sie nun das andere Ende des Verbindungskabels mit der Unilock Inneneinheit. Achten Sie darauf, dass die Inneneinheit niemals von außen zugänglich ist (z.B. durch Herausziehen der Kabel).

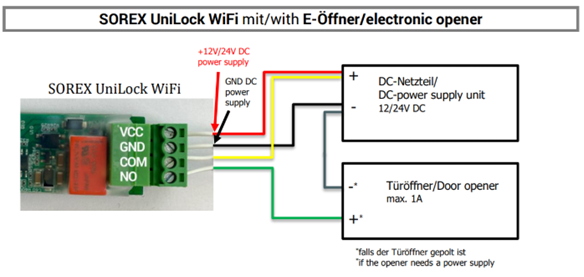

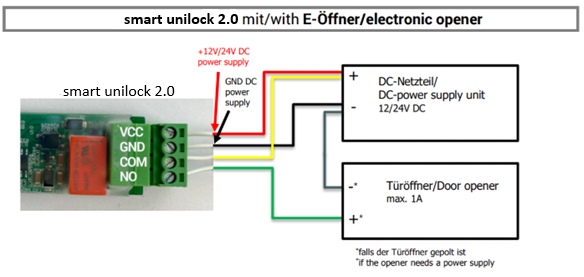

5.4 Verkabelung Relais (Inneneinheit) mit Türöffner

  • Sie können die Inneneinheit (Relais) nun mit dem Türöffner und der Stromversorgung verkabeln.

ACHTUNG: Führen Sie nun unbedingt einen elektrischen Test durch und prüfen Sie ob das Gerät funktionsfähig ist. Prüfen Sie ob das Unilock mit Strom versorgt wird und führen Sie eine Testöffnung durch. Prüfen Sie dabei ob der Türöffner freigibt.

Hinweis: Sofern sich das Gerät im Werkszustand befindet, können Sie den Zahlencode „123456“ am Zahlenfeld eintippen und diesen über das „Häkchen“ bestätigen, um eine Testöffnung durchzuführen.

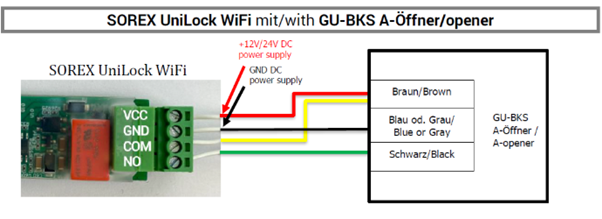

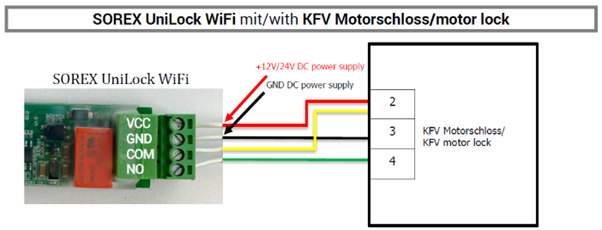

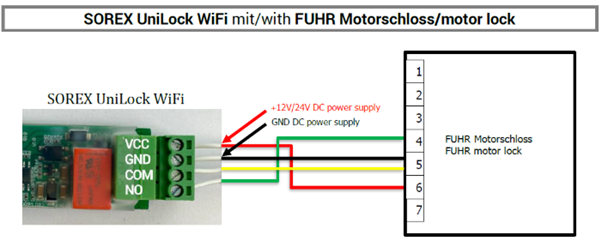

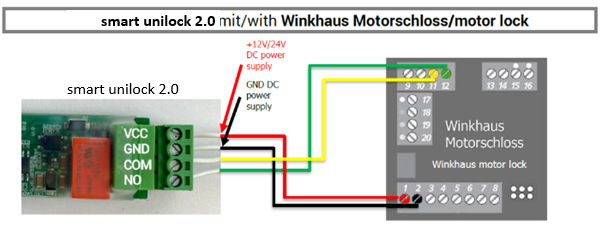

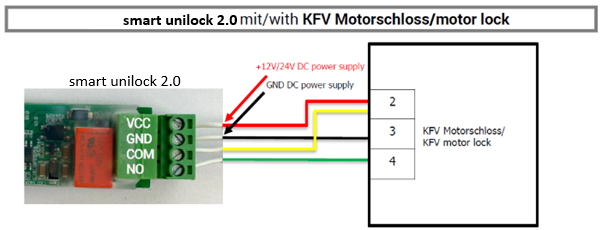

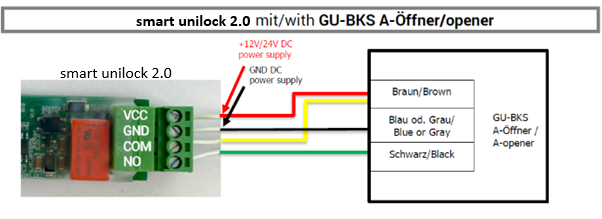

Weitere Verkabelungsvarianten:

5.5 Abschließen der Montage

  • Sofern die vorangegangenen Tests erfolgreich waren, können Sie nun die Montage abschließen. Ziehen Sie hierzu die Schutzfolie des doppelseitigen Klebebands am UniLock ab und kleben Sie dieses an die zu montierende Stelle.


  • Prüfen Sie außerdem unbedingt nach Ankleben des Unilocks ob die Verklebung wasserdicht ist.

Dies können Sie testen, indem Sie vorsichtig Wasser über das Gerät laufen lassen. Prüfen Sie anschließend ob Wasser hinter das Gerät gelangt ist. Sollte dies der Fall sein, drücken Sie das Gerät nochmal fest gegen die zu montierende Stelle und geben Sie dem Kleber anschließend noch etwas Zeit bevor Sie einen neuen Wassertest durchführen.

Sollte bei einem erneuten Wassertest ebenfalls Wasser hinter das Gerät gelangen, können Sie zusätzlich eine Silikonfuge, rund um die Glasplatte, anbringen.



6. Smartphone App

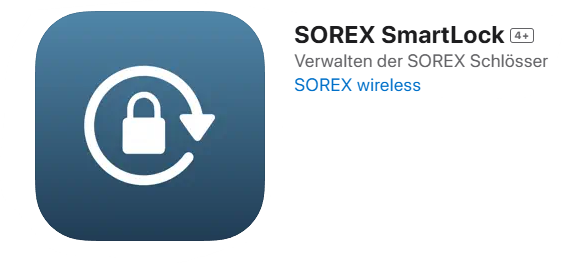

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.






Eine Anleitung für die SOREX SmartLock - App finden Sie hier.



7. Auf Werkseinstellung zurücksetzen

Sie können das SOREX Unilock WiFi auf folgende zwei Arten zurücksetzen:

  1. Löschen Sie das Unilock aus der App (Unilock auswählen -> Einstellungen -> „Löschen“). Sie müssen sich hierzu in Reichweite des Geräts befinden.
    oder

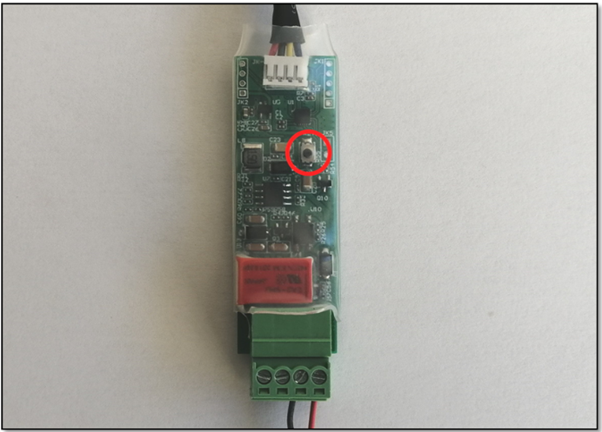

  2. Drücken Sie den Reset Button auf der Inneneinheit für ca. 3 Sekunden bzw. bis zwei Signaltöne schnell hintereinander abgespielt werden.
