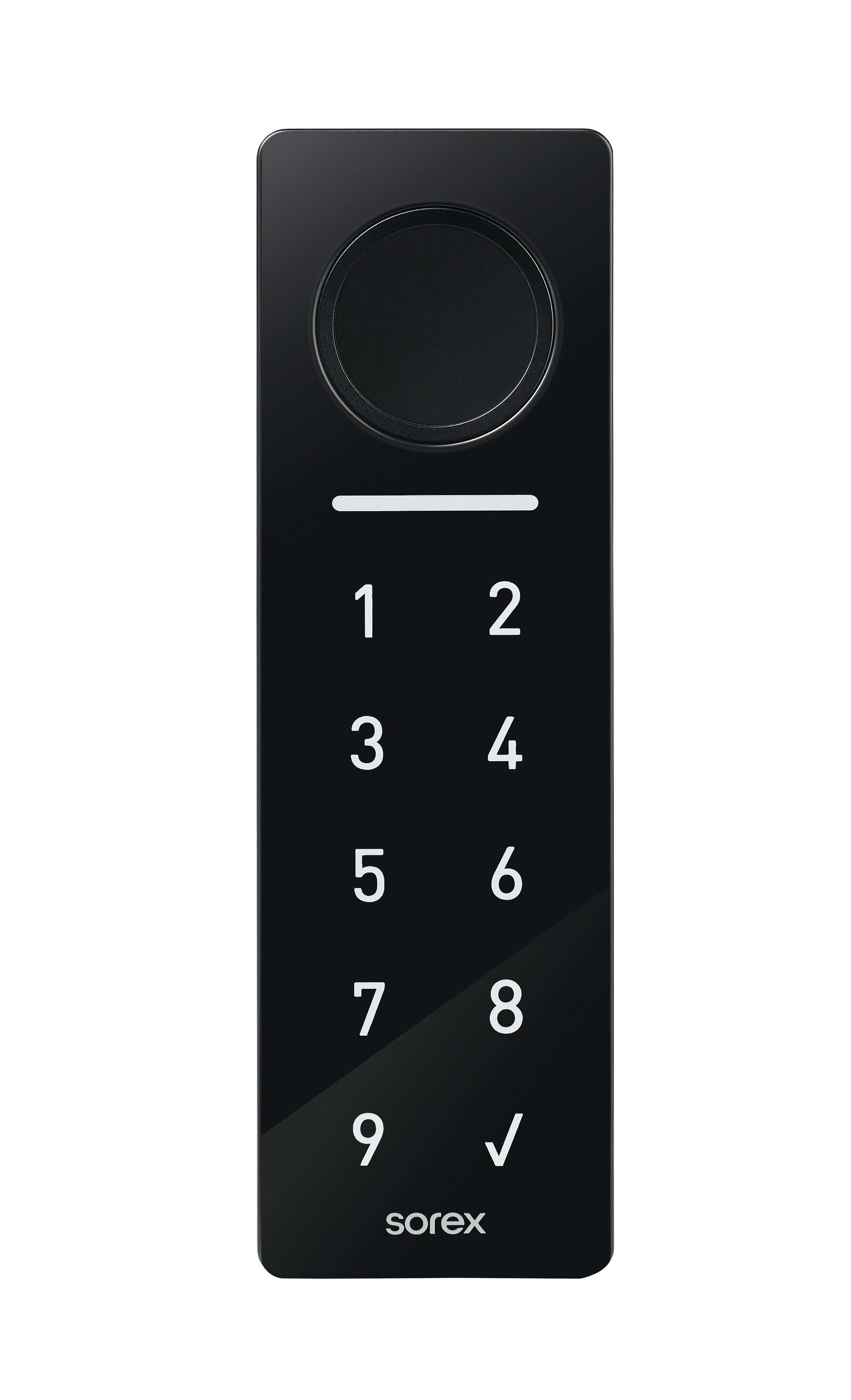

SOREX smart Unilock Mini 2.0
Bedienungsanleitung

www.sorex.eu

​​1. Lieferumfang

​2. Technische Daten

​2.1 Daten zum Fingerabdrucksensor

​3. Produktmaße

​4. Ausfräsungsplan

​5. Montage / Verkabelung

​5.1 Montage

​5.2 Verkabelung Relais (Inneneinheit) mit Türöffner

​5.2.1 Weitere Verkabelungsvarianten (Motorschlösser)

​5.3 Abschließen der Montage

​6. Auf Werkseinstellung zurücksetzen

​7. Smartphone App ​

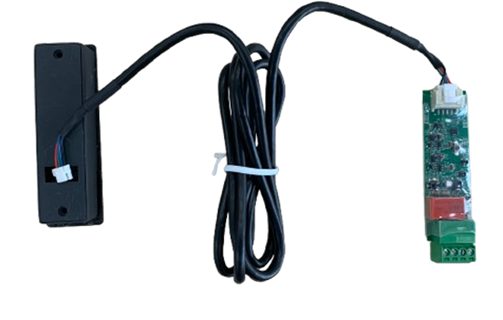

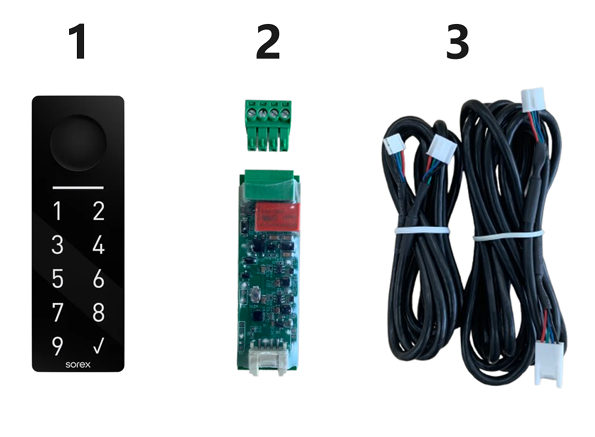

1. Lieferumfang

Das Paket beinhaltet:

1. Unilock Mini 2.0 Außeneinheit
2. Unilock Innen-/Relaiseinheit und steckbare Schraubklemme zur Verbindung mit elektrischem Türöffner und Stromversorgung
3. Verbindungskabel zwischen Außen- und Inneneinheit
4. (optional) 3m Verlängerungskabel

2. Technische Daten

2.1 Daten zum Fingerabdrucksensor

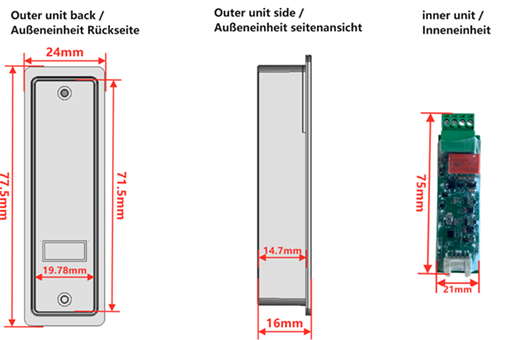

3. Produktmaße

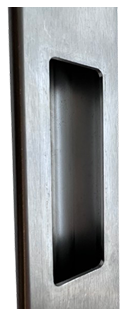

4. Ausfräsungsplan

in mm (nicht maßstabsgetreu)

Gesamttiefe: 16 mm

Einbautiefe: 14.7 mm

5. Montage / Verkabelung

5.1 Montage

• Fräsen Sie zunächst das Loch in die zu montierende Stelle.

• Fädeln Sie anschließend das Kabel durch das gefräste Loch.
• Danach können Sie das Kabel an der Unilock Außeneinheit anschließen.
• Im Innenbereich verbinden Sie nun das andere Ende des Verbindungskabels mit der Unilock Inneneinheit.
• Achten Sie darauf, dass die Inneneinheit niemals von außen zugänglich ist (z.B. durch Herausziehen der Kabel).

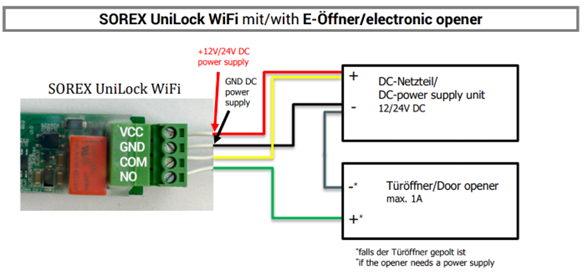

5.2 Verkabelung Relais (Inneneinheit) mit Türöffner

Sie können die Inneneinheit (Relais) nun mit dem Türöffner und der Stromversorgung verkabeln.

ACHTUNG: Führen Sie nun unbedingt einen elektrischen Test durch und prüfen Sie, ob das Gerät funktionsfähig ist. Prüfen Sie, ob das Unilock mit Strom versorgt wird und führen Sie eine Testöffnung durch. Prüfen Sie dabei, ob der Türöffner freigibt.

Hinweis: Sofern sich das Gerät im Werkszustand befindet, können Sie den Zahlencode „123456“ am Zahlenfeld eintippen und diesen über das „Häkchen/Glocke“ bestätigen, um eine Testöffnung durchzuführen.
Mit diesem Generalcode prüfen Sie die generelle Funktionalität des Unilocks.

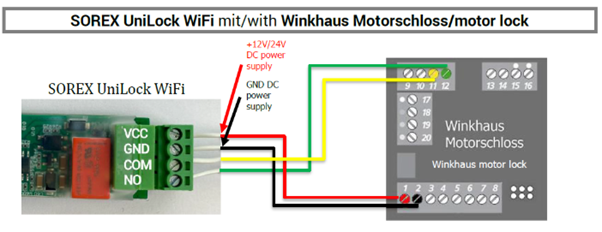

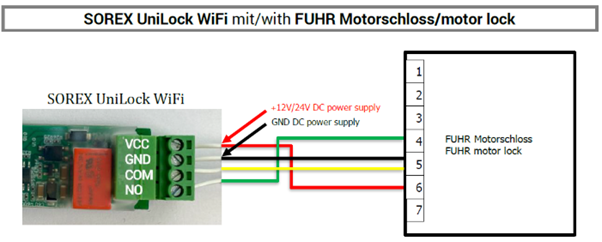

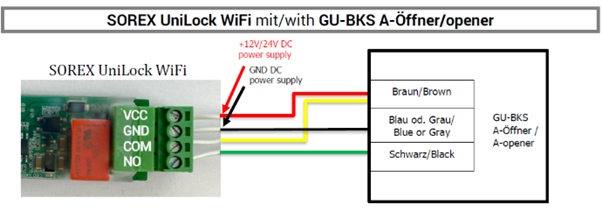

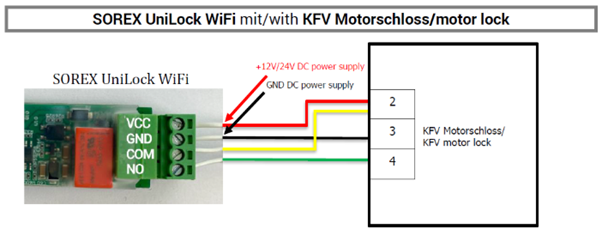

5.2.1 Weitere Verkabelungsvarianten (Motorschlösser)

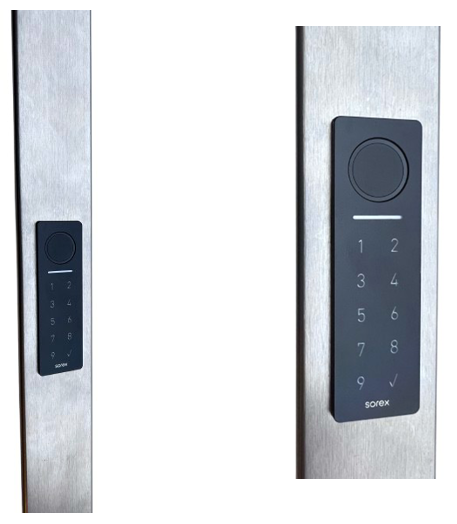

5.3 Abschließen der Montage

Sofern die vorangegangenen Tests erfolgreich waren, können Sie nun die Montage abschließen.
Ziehen Sie hierzu die Schutzfolie des Klebestreifens am Unilock ab und kleben Sie dieses an die zu montierende Stelle.

Prüfen Sie außerdem unbedingt nach Ankleben des Unilocks ob die Verklebung wasserdicht ist.

Dies können Sie testen, indem Sie vorsichtig Wasser über das Gerät laufen lassen. Prüfen Sie anschließend, ob Wasser hinter das Gerät gelangt ist. Sollte dies der Fall sein, drücken Sie das Gerät nochmal fest gegen die zu montierende Stelle und geben Sie dem Kleber anschließend noch etwas Zeit, bevor Sie einen neuen Wassertest durchführen.

Sollte bei einem erneuten Wassertest ebenfalls Wasser hinter das Gerät gelangen, können Sie zusätzlich eine Silikonfuge rund um die Glasplatte anbringen.

6. Auf Werkseinstellung zurücksetzen

Sie können das SOREX smart Unilock Mini 2.0 auf folgende zwei Arten zurücksetzen:

1. Löschen Sie das Unilock aus der App (Unilock auswählen -> Einstellungen -> „Löschen“). Sie müssen sich hierzu in Reichweite des Geräts befinden.

   oder

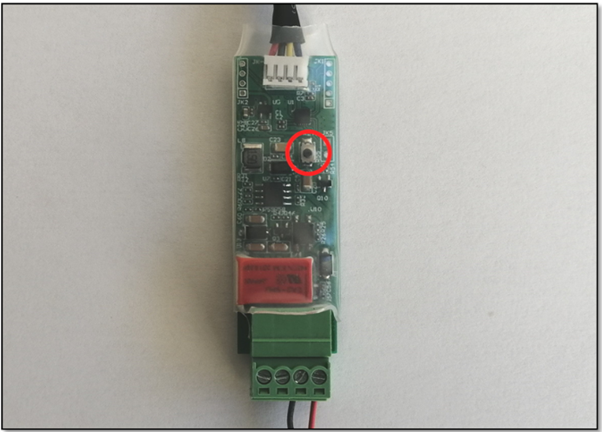

2. Drücken Sie den Reset Button auf der Inneneinheit für ca. 3 Sekunden bzw. bis zwei Signaltöne schnell hintereinander abgespielt werden.

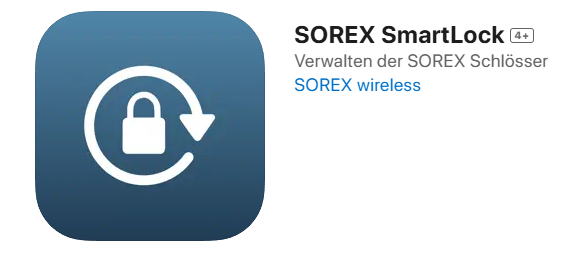

7. Smartphone App

Das SOREX smart Unilock Mini 2.0 wird mit unserer App SOREX SmartLock verwaltet und angesteuert.
Suchen Sie im Google Play Store oder Apple Store nach der App SOREX Smart Lock und installieren Sie diese.
