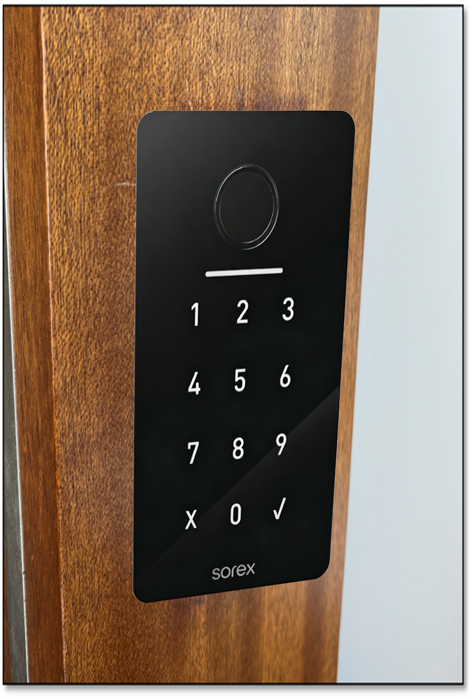

smart unilock 3.0

Bedienungsanleitung



www.sorex.eu

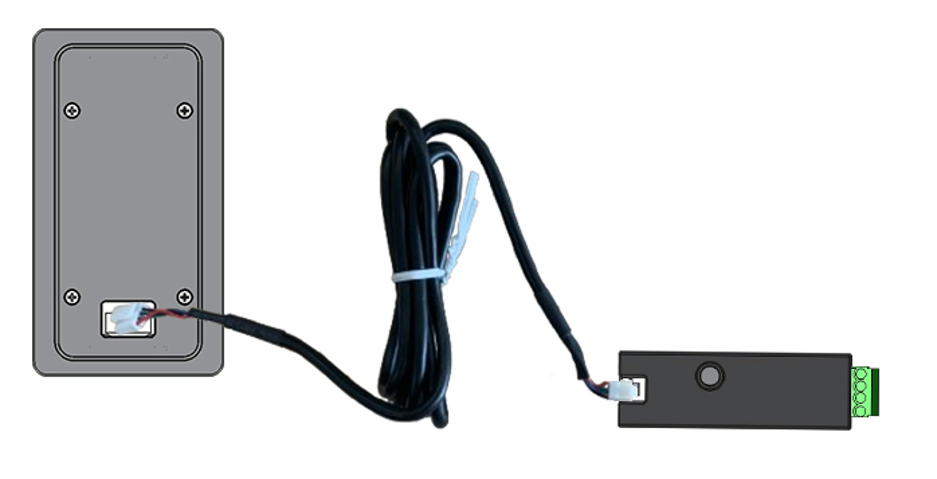

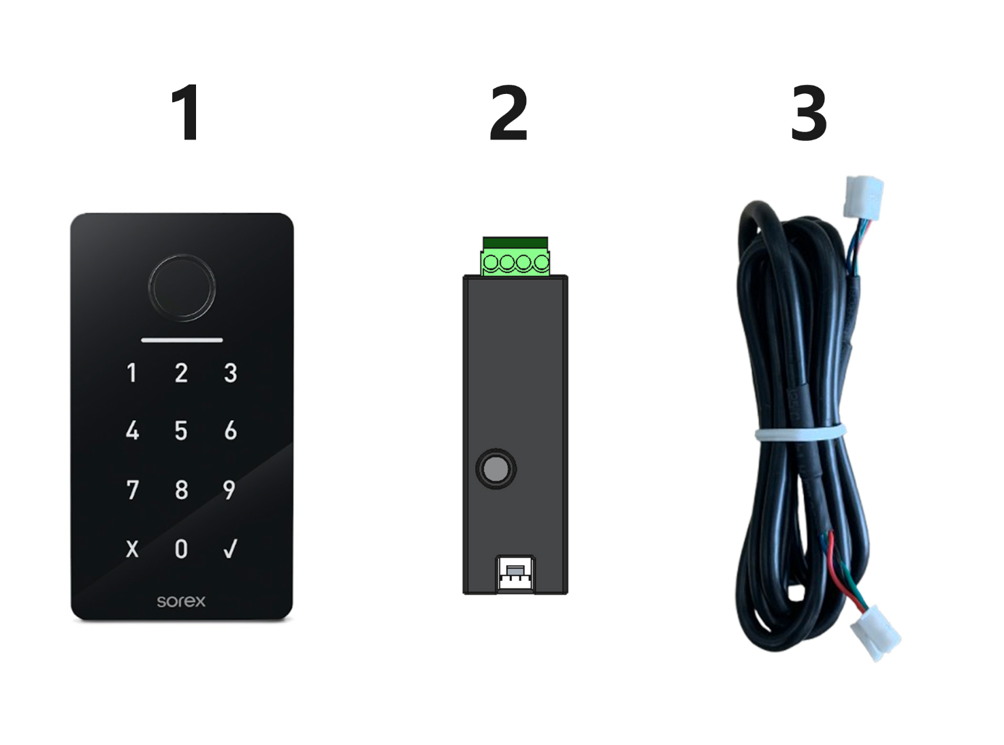

1.  Lieferumfang



Das Paket beinhaltet:

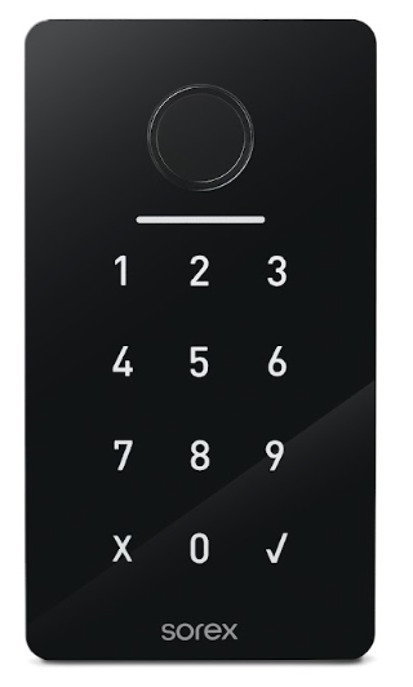

  1.  smart unilock 3.0 Außeneinheit
  2. Unilock Innen-/Relais-Einheit mit steckbarer Schraubklemme zum Anschluss eines elektronischen Türöffners und der Spannungsversorgung
  3. 1,2 m Verbindungskabel zwischen Innen- und Außeneinheit
  4. (optional) 3 m Verlängerungskabel



2. Technische Daten

Artikelnummer WRUNI41111
EAN 0093149093279
Besonderheit Externes Relaiskabel (Innen-Einheit) für Sabotageschutz, WLAN-Unterstützung, Glaspanel, wasserdichter Fingerabdrucksensor, Anti-Magnet-Entriegelung, Verpolungsschutz
Verschlüsselung AES 128 Bit
IP-Schutzklasse IP55
Temperaturbereich -30°C bis +60°C
Spannungsversorgung 12–35 V DC, min. 0,5 A
Stromverbrauch im Standby
Maße Breite: 51.0 mm, Länge: 92.7 mm, Höhe: 19.6 mm
Gewicht
Relais 1 A / 30 V Schaltstrom bzw. Schaltspannung
Kompatibilität Mit allen gängigen Motorschlössern wie KFV, ROTO, GU, Fuhr, Wilka, Dom, ...
Zutrittsmedien 300 Fingerabdrücke, 250 Zahlencodes, 1000 RFID-Medien, Unbegrenzte eKeys
Maximale Schaltspannung 30V DC
Maximaler Schaltstrom 1A
Netzwerk 2.4GHz
IEEE-Standard 802.11b/g/n/ax WiFi 6
FAR(False Acceptance Rate) < 0,001 %
FRR(False Rejection Rate) < 1 %

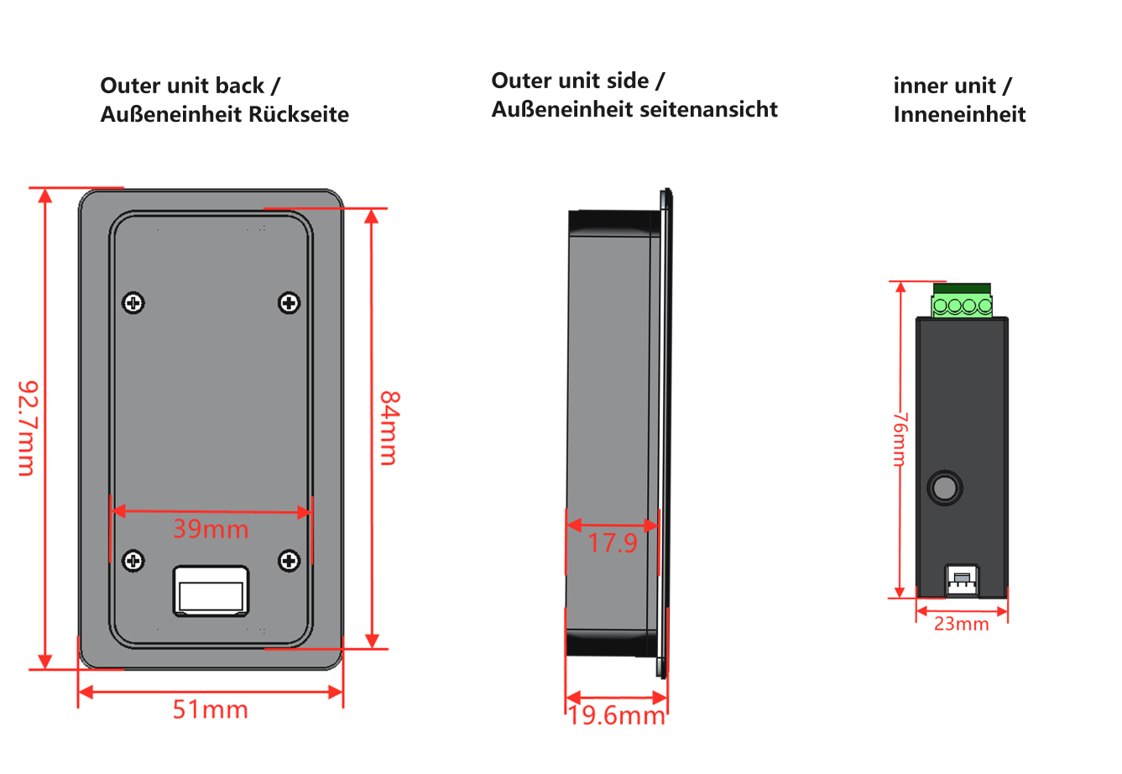

3. Produktmaße

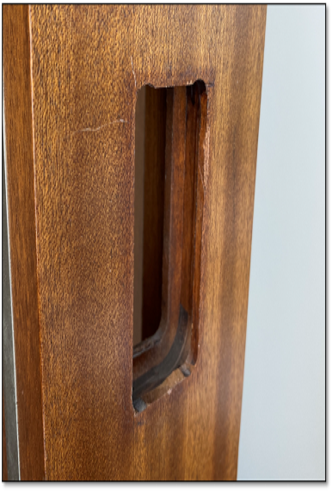

4. Ausfräsungsplan



5. Montage/Verkabelung

5.1 Montage

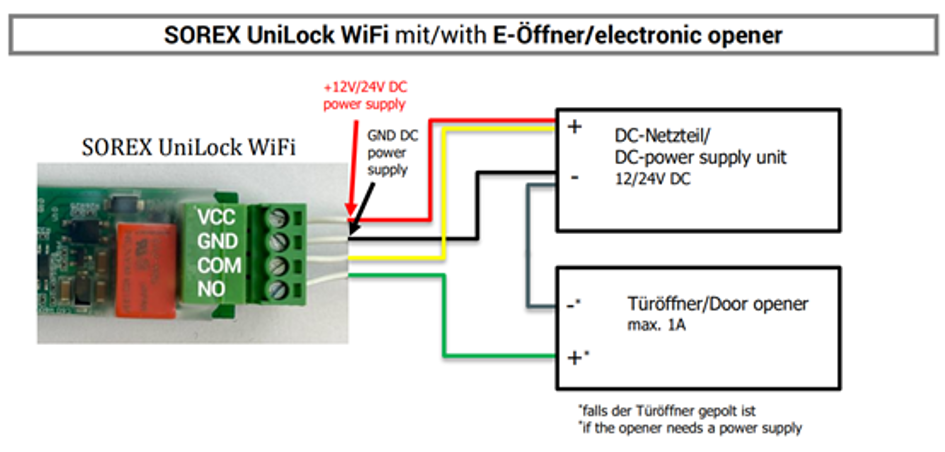

5.2 Verabelung Relais (Inneneinheit) mit Türöffner

Sie können die Inneneinheit (Relais) nun mit dem Türöffner und der Stromversorgung verkabeln.

ACHTUNG: Führen Sie nun unbedingt einen elektrischen Test durch und prüfen Sie, ob das Gerät funktionsfähig ist. Prüfen Sie, ob das Unilock mit Strom versorgt wird und führen Sie eine Testöffnung durch. Prüfen Sie dabei, ob der Türöffner freigibt.

Hinweis: Sofern sich das Gerät im Werkszustand befindet, können Sie den Zahlencode „123456“ am Zahlenfeld eintippen und diesen über das „Häkchen“ bestätigen, um eine Testöffnung durchzuführen.
Mit diesem Generalcode prüfen Sie die generelle Funktionalität des Unilocks.

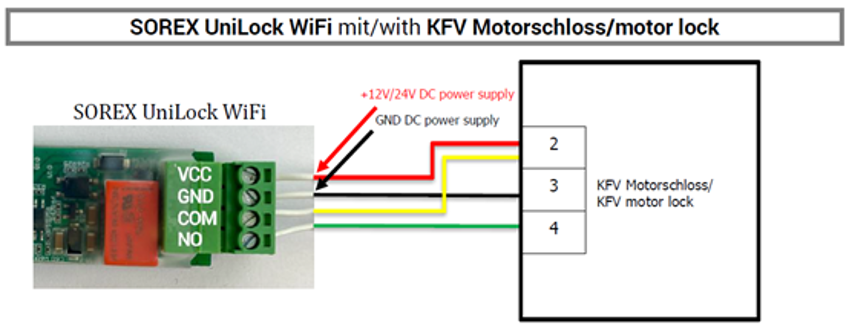

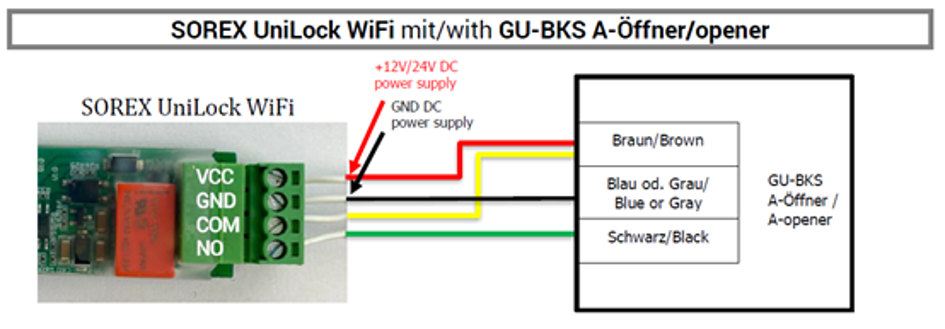

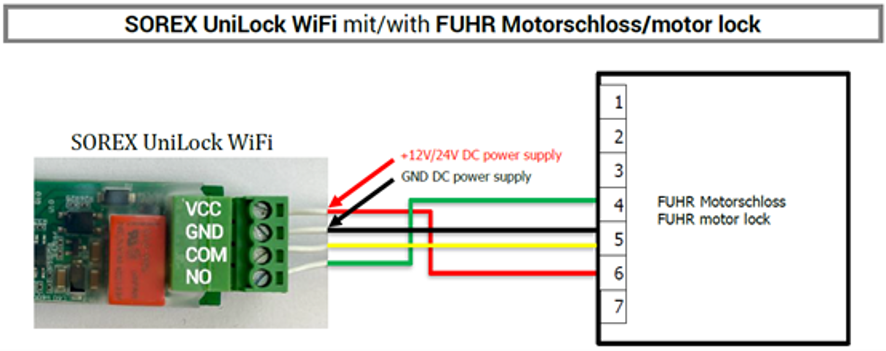

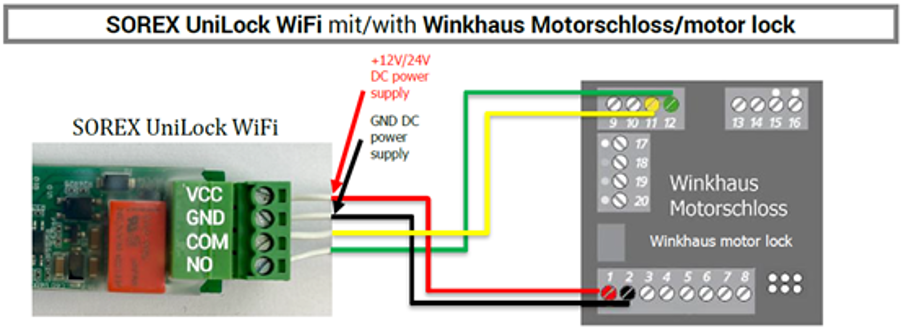

Weitere Verkabelungsvarianten (Motorschlösser):

5.3 Abschließen der Montage

Sofern die vorangegangenen Tests erfolgreich waren, können Sie nun die Montage abschließen.
Ziehen Sie hierzu die Schutzfolie des Klebestreifens am smart unilock 3.0 ab und kleben Sie dieses an die zu montierende Stelle.

Nach dem Verkleben des Smart Unilock 3.0 unbedingt die Wasserdichtigkeit prüfen.

Testen Sie dies, indem Sie vorsichtig Wasser über das Gerät laufen lassen. Prüfen Sie anschließend, ob sich Wasser hinter dem Gerät befindet. Falls ja, drücken Sie das Gerät erneut fest an die Montagefläche und lassen Sie den Kleber etwas länger aushärten, bevor Sie einen weiteren Wassertest durchführen.

Sollte sich nach einem weiteren Wassertest immer noch Wasser hinter dem Gerät befinden, können Sie zusätzlich Silikon um die Glasplatte auftragen.



6. smart unilock 3.0 in der App hinzufügen

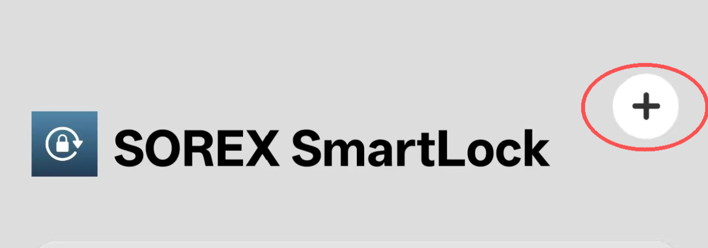

Öffnen Sie zunächst die SOREX-App und tippen Sie auf das „+“-Symbol oben rechts auf dem Bildschirm.

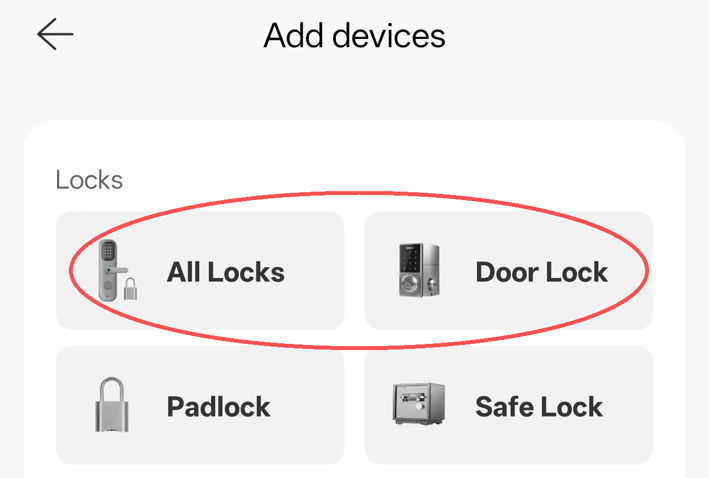

Wählen Sie als Zweites „Schlösser“ aus. Wählen Sie „Alle Schlösser“ oder „Türschloss“ aus.

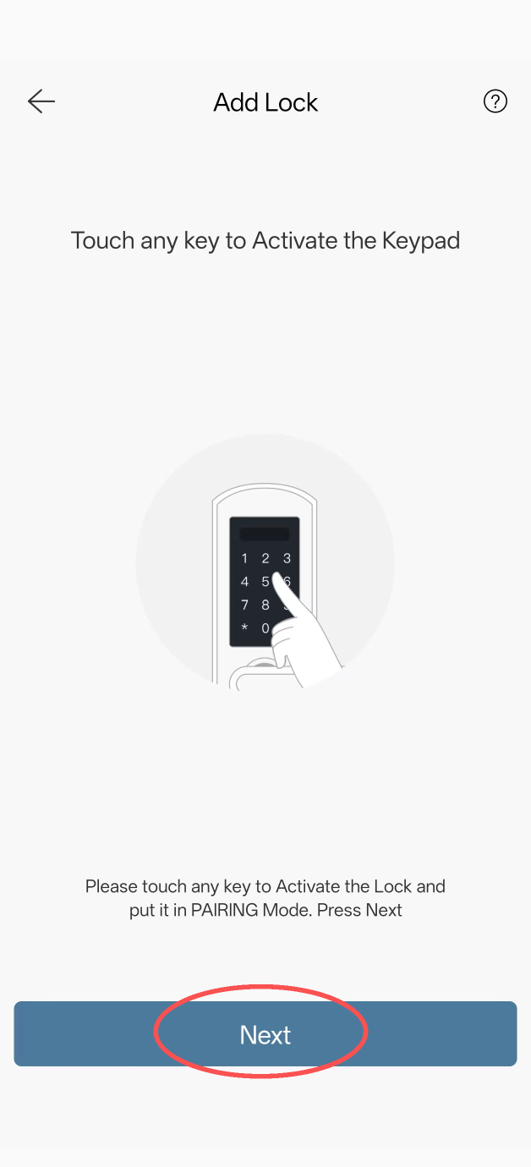

 Drücken Sie eine beliebige Taste, um das Tastenfeld zu aktivieren, und tippen Sie dann auf „Weiter“.

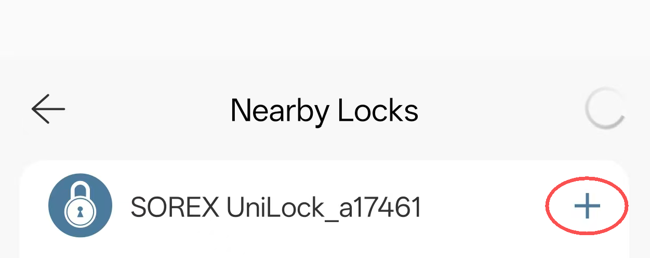

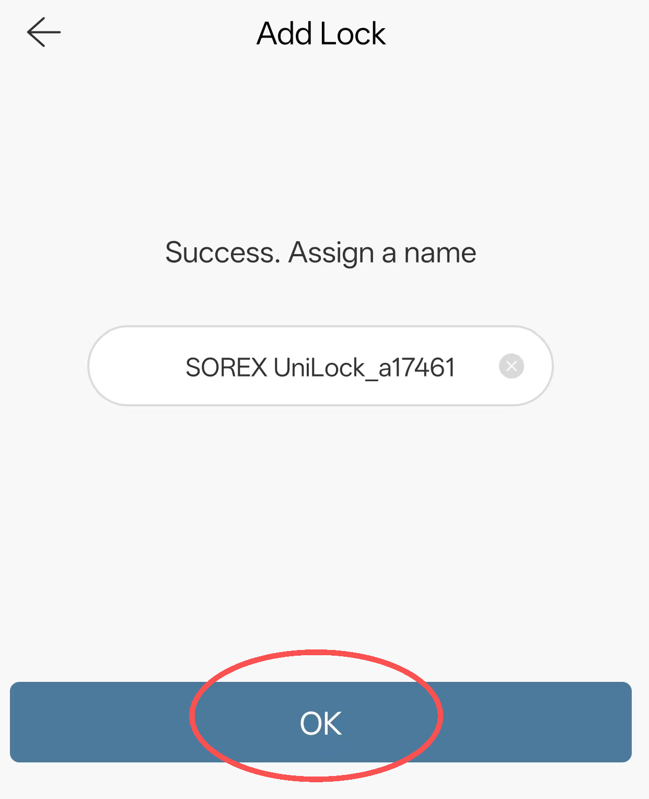

Danach Tippen Sie auf die „+“-Taste für das entsprechende Gerät und benennen Sie das Gerät um.

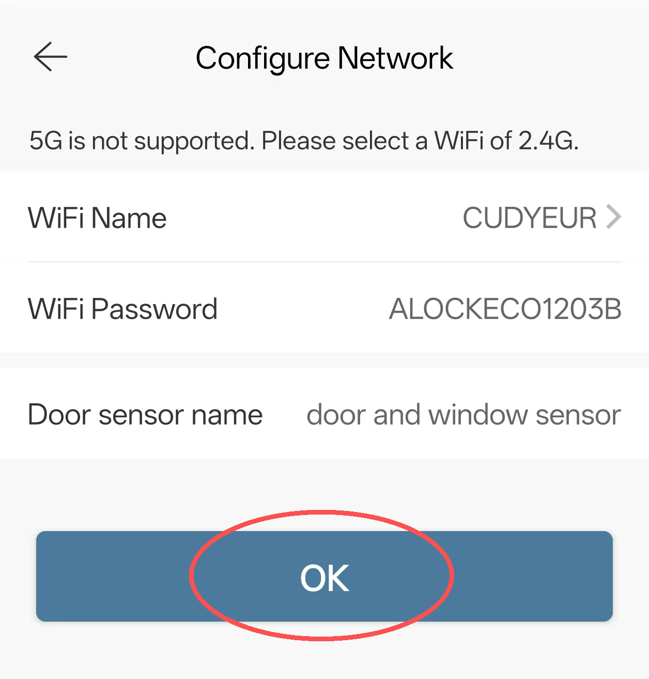

Geben Sie schließlich die gültigen WLAN-Zugangsdaten ein und schließen Sie die Geräteeinrichtung ab.

Achtung: 5-GHz-WLAN-Netzwerke werden nicht unterstützt. Bitte wählen Sie für die Konfiguration ein 2,4-GHz-WLAN-Netzwerk.

*Falls das Gerät nicht hinzugefügt werden kann, setzen Sie den Smart Unilock 3.0 auf die Werkseinstellungen zurück.

7. Auf Werkseinstellung zurücksetzen

Sie können das SOREX Unilock WiFi auf folgende zwei Arten zurücksetzen:



1. Löschen Sie das Unilock aus der App (Türgriff auswählen -> Einstellungen -> „Löschen“). Hierfür müssen Sie sich in Reichweite des Geräts befinden.


oder

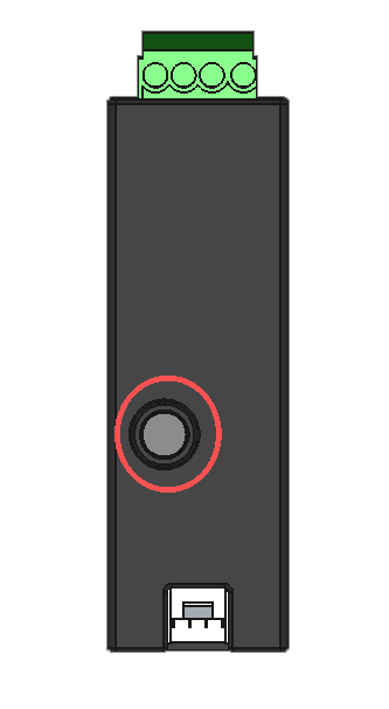

2. Drücken Sie die Reset-Taste an der Inneneinheit für ca. 3 Sekunden bzw. bis zwei Signaltöne kurz hintereinander ertönen.
