smart handle max & smart handle max pro

Avatar
SOREX wireless Solutions
  • Aktualisiert

In this article




1. Lieferumfang

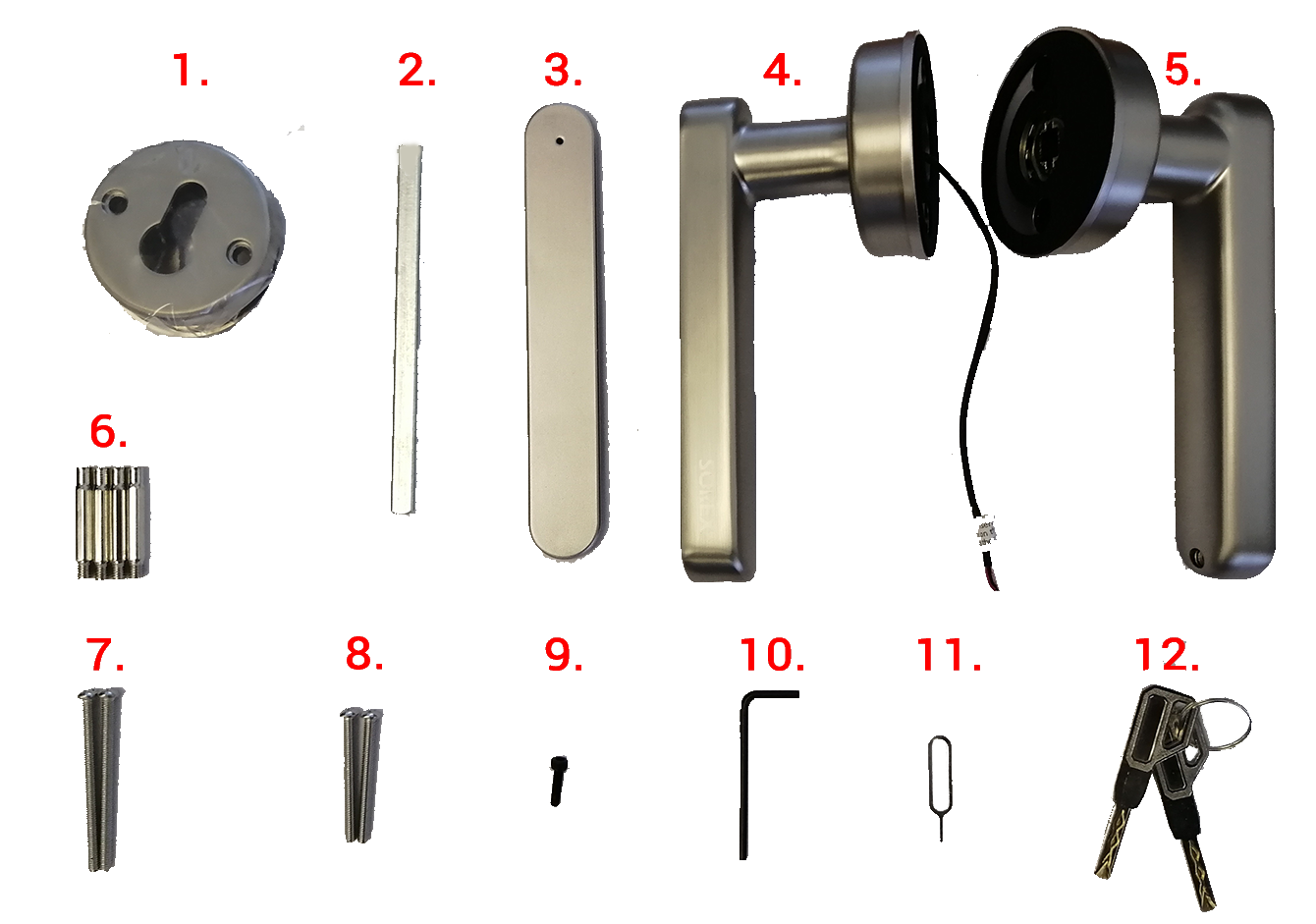

Das Paket beinhaltet:

  1. Türrosette mit PZ-Lochung
  2. 8mm-Vierkant
  3. Blende für Innenseite
  4. Türgriff – Außenteil
  5. Türgriff – Innenteil
  6. 4x Schraubadapter
  7. 2x Schrauben zur Türgriffmontage
  8. 2x Schrauben zur Rosettenmontage
  9. Schraube zur Befestigung der Blende
  10. Inbusschlüssel passend zu 9.
  11. Nadel für Reset-Button
  12. 2x Notschlüssel



2. Technische Daten

Artikelnummer

FLEX MAX - BH103000

FLEX MAX Pro Silber - BP103010

FLEX MAX Pro Schwarz - BP103020
EAN

FLEX MAX - 0685717261212

FLEX MAX Pro Silber - 0093149093941

FLEX MAX Pro Schwarz - 0093149093934
IP-Schutzklasse IP44
Temperaturbereich -20° bis 60°C
Luftfeuchtigkeitsbereich 10%-90%
Frequenz 2,4 GHz
Sendeleistung 100 mW
Stromversorgung 4x AAA-Batterien
Lebensdauer der Batterien ~10.000 Öffnungen
Speicherung der Zutrittsmedien Permanent (auch bei Batteriewechsel)
Türdicke 40mm~63mm - falls Ihre Türe dünner ist, können Sie den Vierkant kürzen, ist Ihre Türe dicker, schicken wir Ihnen gerne einen passenden Vierkant zu (max. 72mm)
Anzahl Medien

120 Fingerprints

150 Zahlencodes

1000 RFID-Medien (nur FLEX MAX Pro)

Unlimitierte eKeys (Smartphone-Benutzer)
Notstromversorgung 5V, Micro-USB



3. Montage des Türgriffs

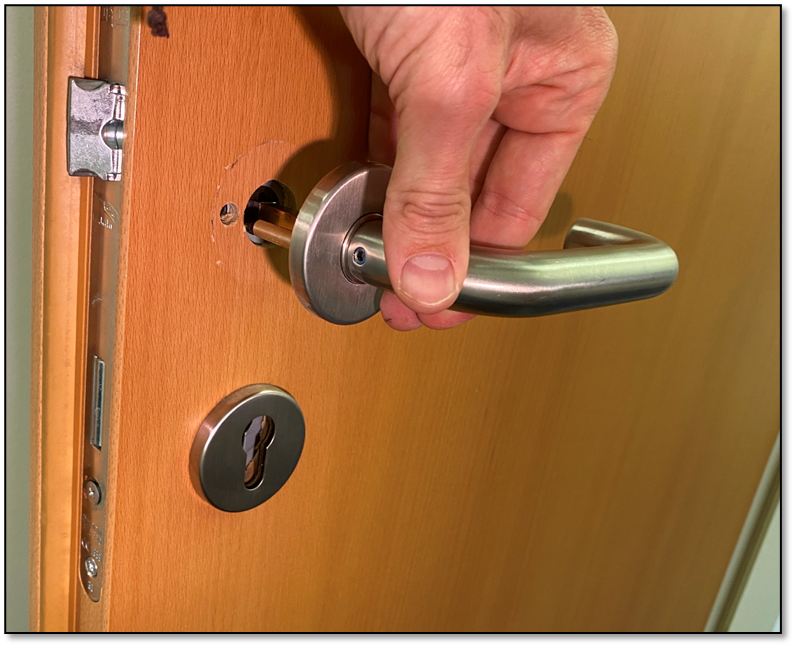

  • Entfernen Sie zunächst Ihren alten Türgriff.



  • Prüfen Sie ob die Bohrungen an der Türe entsprechend vorhanden sind. Sie benötigen in der Türe zwei 8mm Bohrungen links und rechts vom Vierkant, durch welche die Schrauben zur Montage des Türgriffs durchgesteckt werden.

Bohrungen V6.png

  • Eine Fräsung mit einem Durchmesser von insgesamt ~25mm um den Vierkant verhindert bei Betätigung ein Festklemmen des Türgriffs am Türblatt.

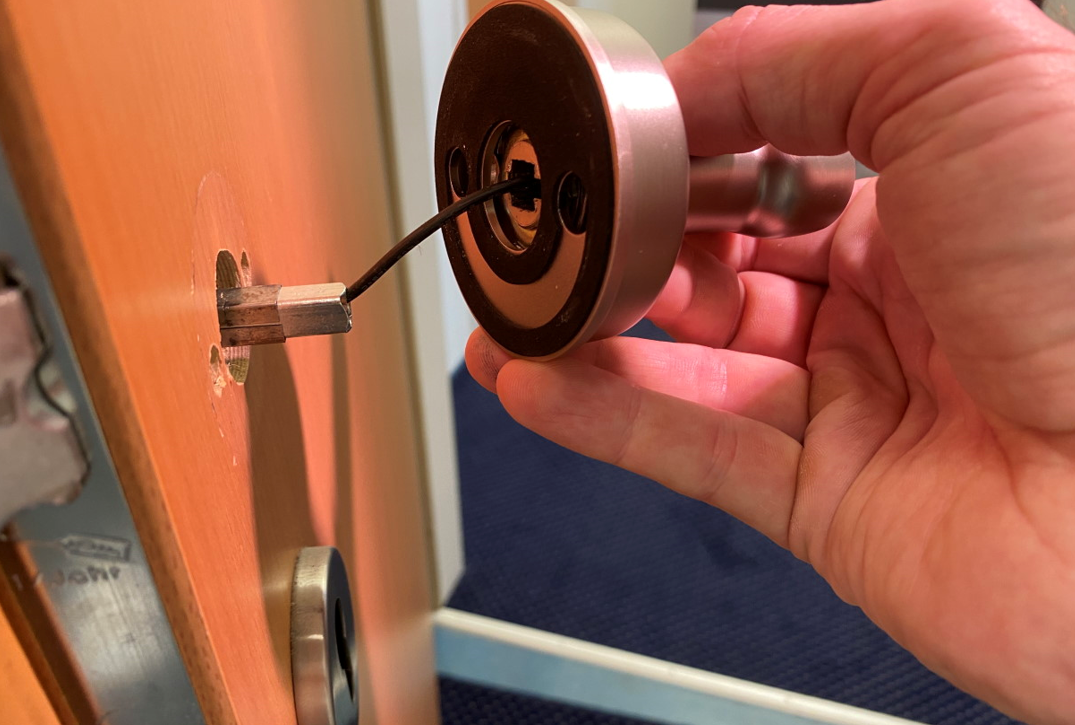

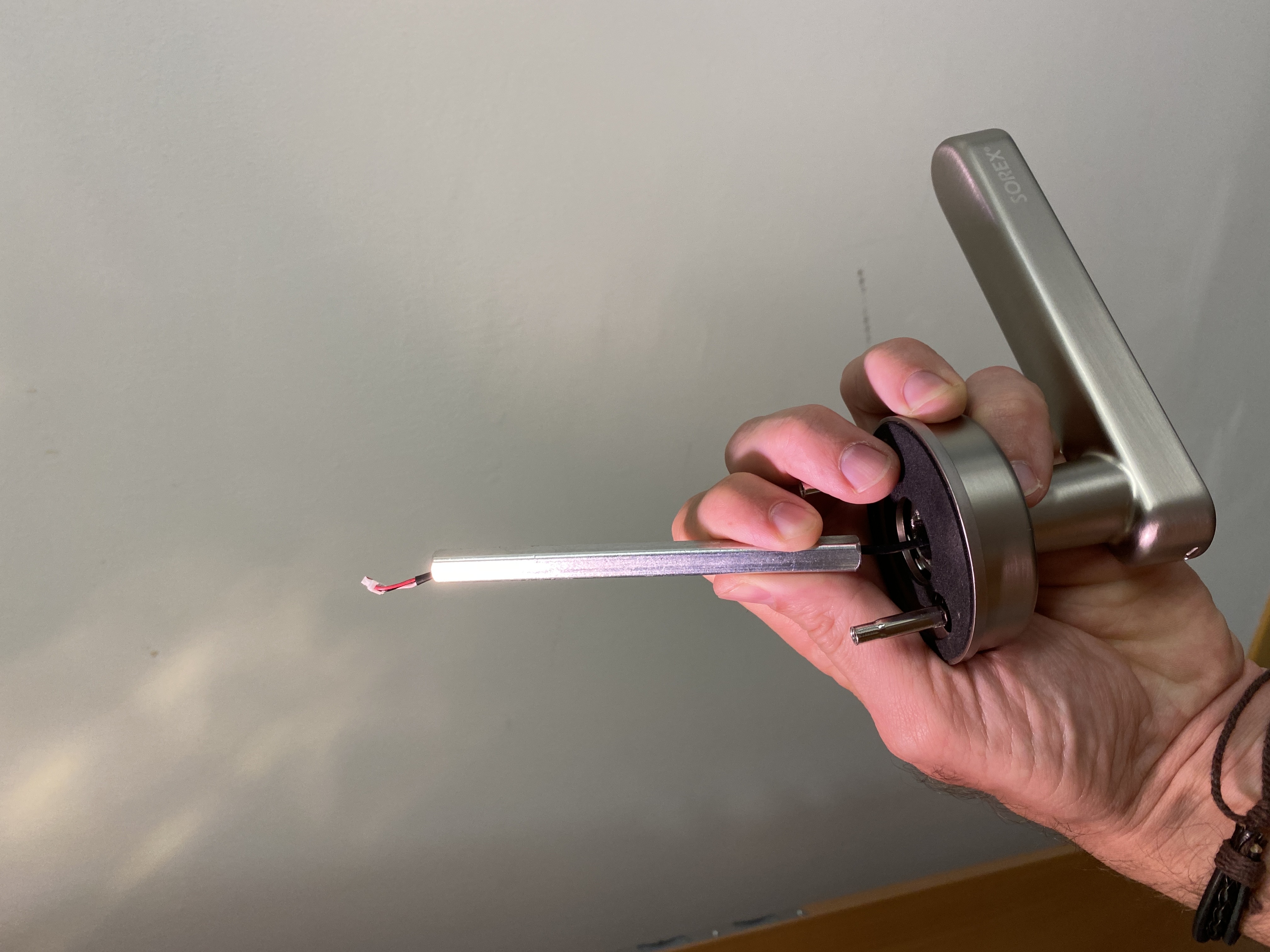

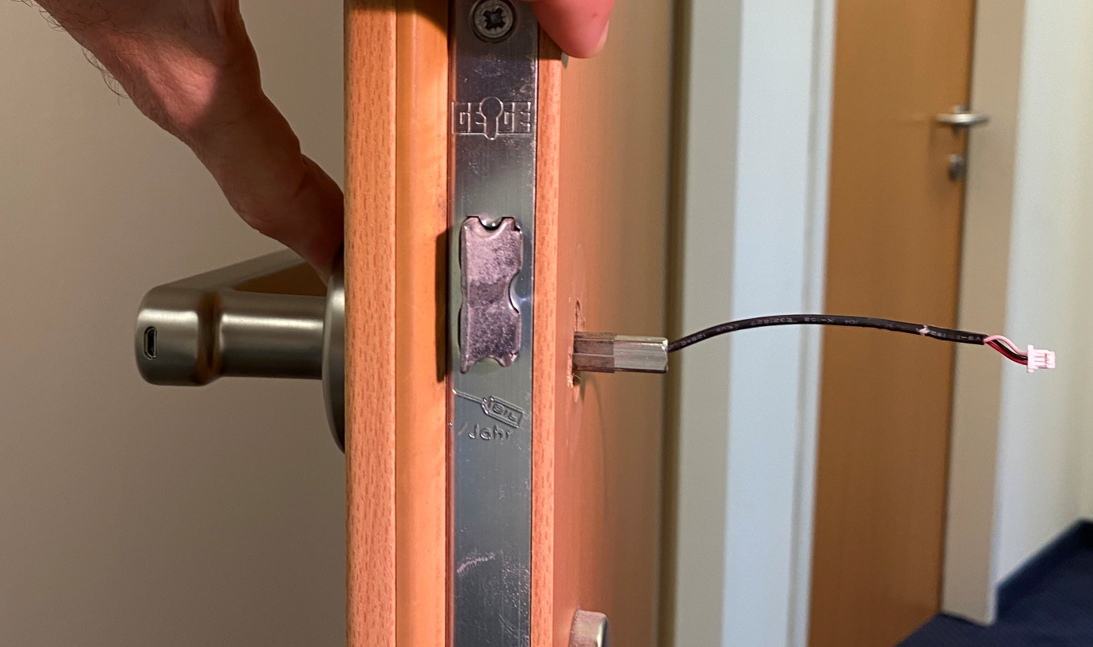

  • Nehmen Sie den Außenteil des Türgriffs (mit Kabel) und den 8mm-Vierkant (2.). Führen Sie das Kabel durch den Vierkant durch und stecken Sie den Vierkant bis zum Anschlag in das dafür vorgesehene viereckige Loch.

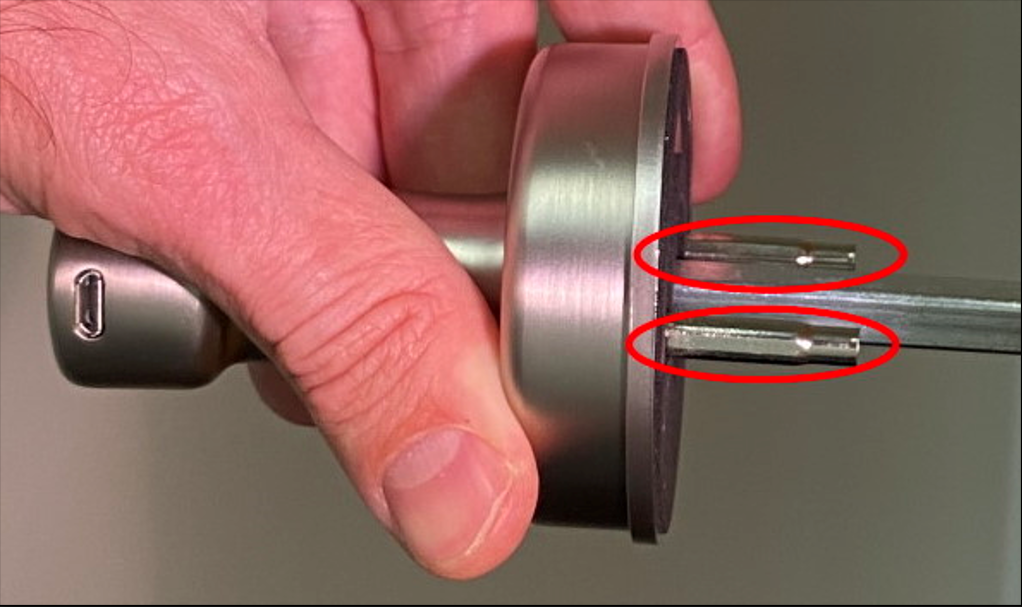

  • Montieren Sie zwei Schraubadapter (6.) an der Außenseite des Türgriffs.

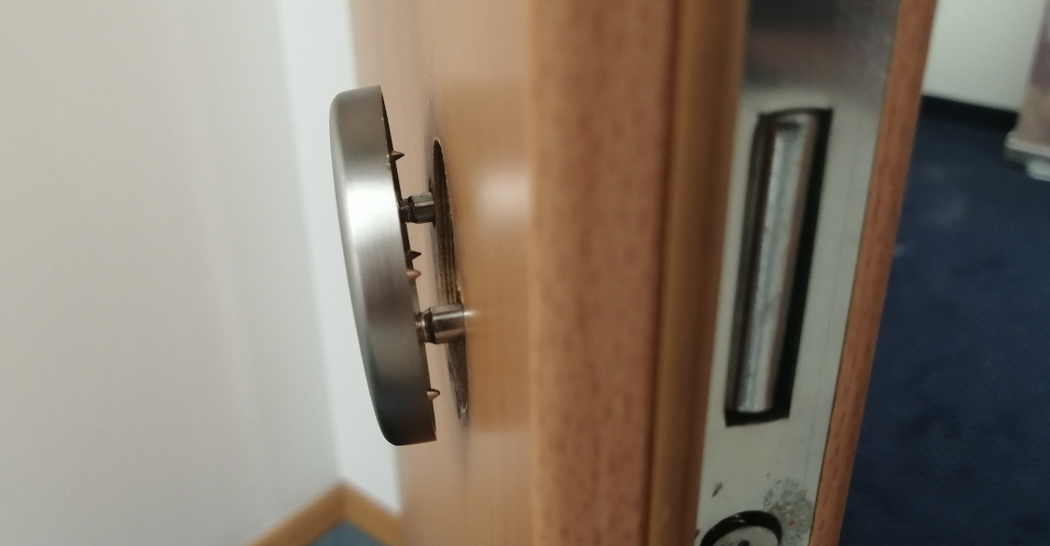

  • Stecken Sie den Vierkant und die Schraubadapter durch die vorgesehenen Standardbohrungen in der Türe.

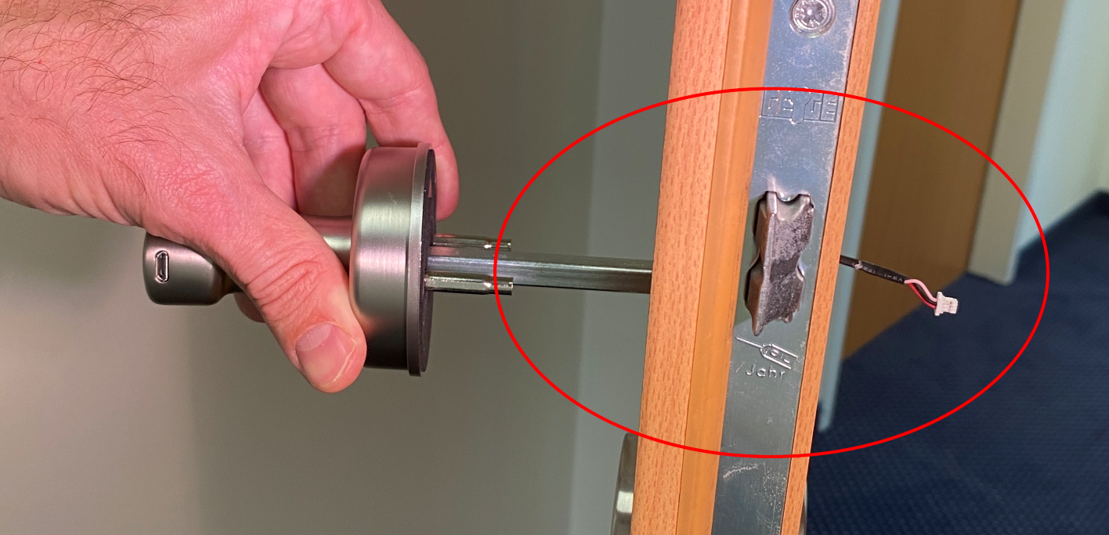

  • Führen Sie das Kabel sowie den Vierkant nun an der Innenseite durch den inneren Teil des Türgriffs.

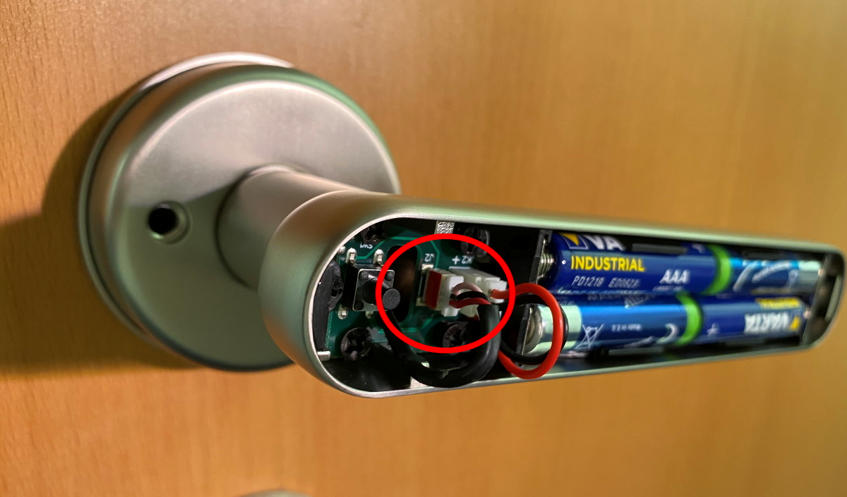

  • Stecken Sie den Stecker in die dafür vorgesehene Buchse. Achten Sie darauf, dass sich die rot markierte Seite des Steckers und die rot markierte Seite der Buchse auf derselben Seite befinden.
    Achtung: Bitte gehen Sie sehr sorgsam beim An- und Abstecken des Kabels um, um die Buchse nicht zu beschädigen.

  • Stecken Sie die Blende auf die Innenseite des Türschlosses. Schrauben sie die Blende mit der mitgelieferten Schraube (9.) und dem Inbusschlüssel (10.) fest.

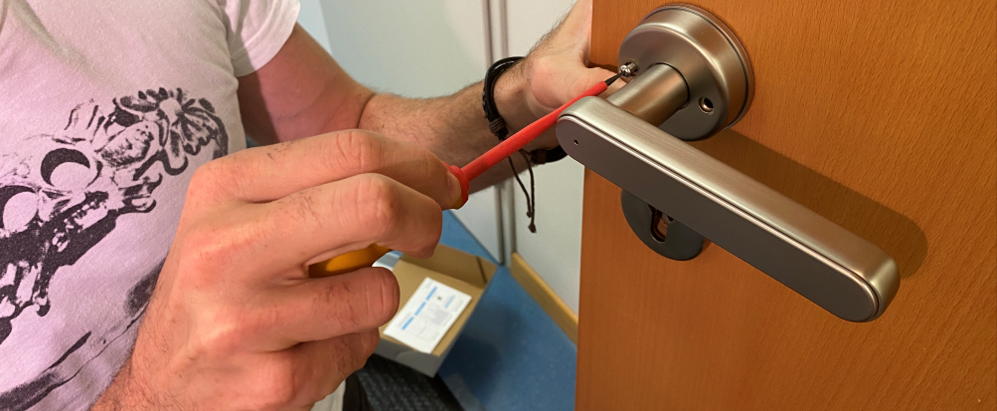

  • Schrauben Sie die beiden Seiten des Türgriffs mithilfe der mitgelieferten Schrauben (7.) zusammen. Achtung: Bitte verwenden Sie unbedingt einen Schraubenzieher aus Kunststoff, um ein Zerkratzen des Türgriffs zu verhindern.

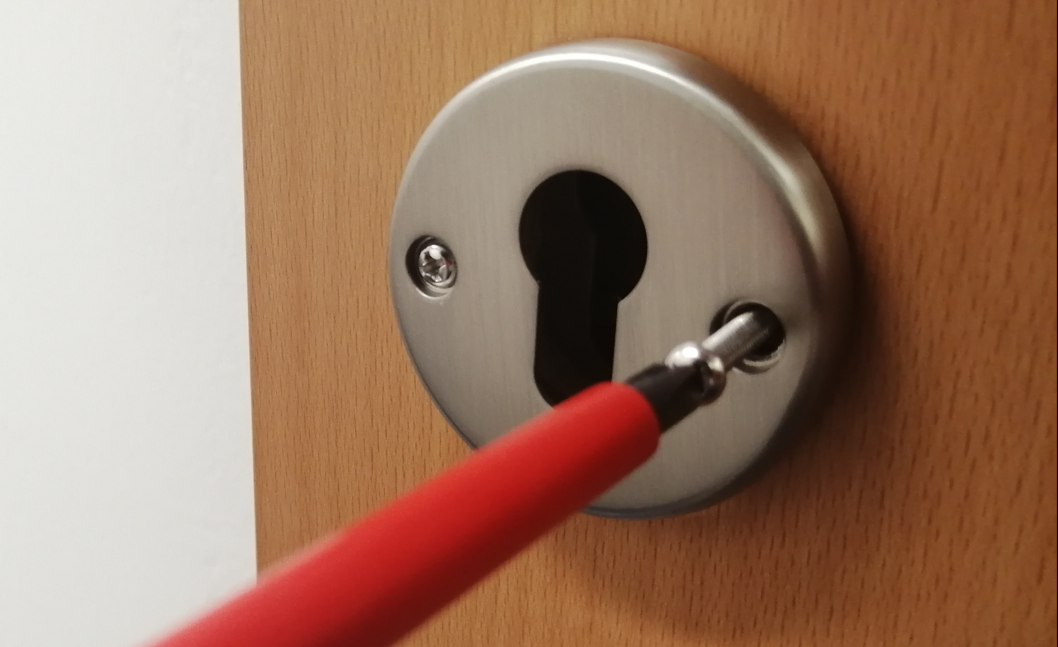

  • Abschließend montieren Sie noch die Türrosette (1.) mithilfe der Schraubadapter (6.) und der entsprechenden Schrauben (8.).



 3.1 Batterien einlegen / austauschen

  • Entfernen Sie die Schraube der Blende mithilfe dem mitgeliefertem Inbusschlüssel.

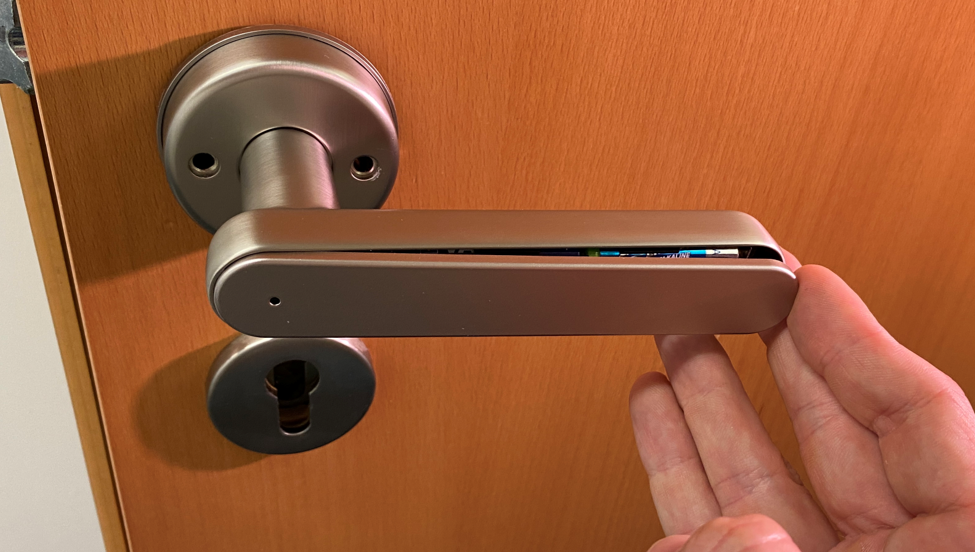

  • Entfernen Sie die Blende, tauschen Sie die Batterien und montieren Sie die Blende wieder in umgekehrter Reihenfolge.





4. Notstromversorgung

  • An der Außenseite des Türgriffs finden Sie eine Micro-USB Buchse, über welche Sie den Türgriff, z.B. mithilfe eines Powerpacks, notstromversorgen können. Dies ist zum Beispiel notwendig, falls die eingelegten Batterien leer werden und Sie vergessen diese rechtzeitig zu tauschen.

Die Batterien oder der Türgriff werden dabei NICHT aufgeladen.







5. Notöffnung

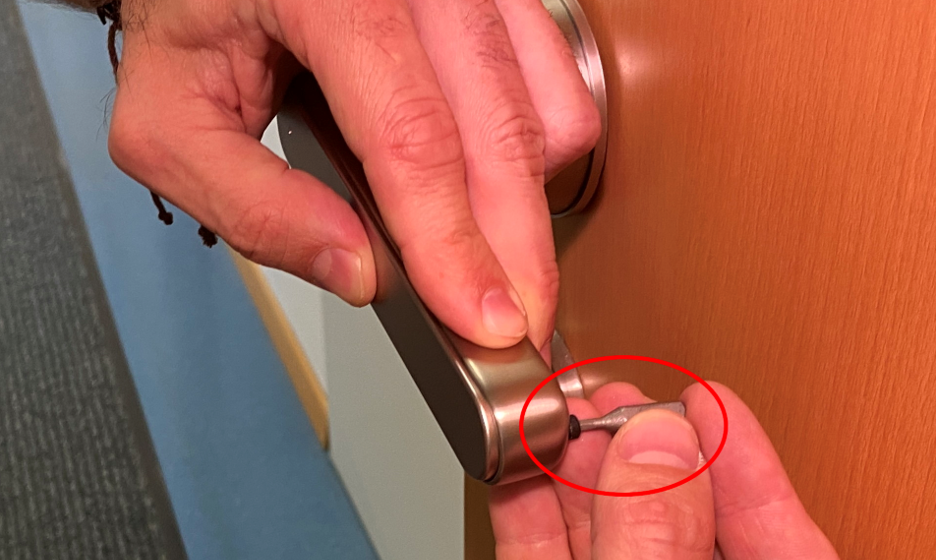

  • An der Außenseite des Türgriffs (gegenüberliegend der Micro-USB Buchse) finden Sie eine Öffnung für den Notschlüssel. Um den Türgriff mechanisch zu öffnen, führen Sie den Notschlüssel in die Öffnung und drehen Sie diesen. Der Türgriff öffnet bei anschließendem runterdrücken.





6. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.






Eine Anleitung für die SOREX SmartLock - App finden Sie hier.



6. Auf Werkseinstellung zurücksetzen

Sie können den Türgriff auf zwei verschiedene Arten zurücksetzen:

  1. Löschen Sie den Türgriff aus der App (Türgriff auswählen -> Einstellungen -> "Löschen") oder

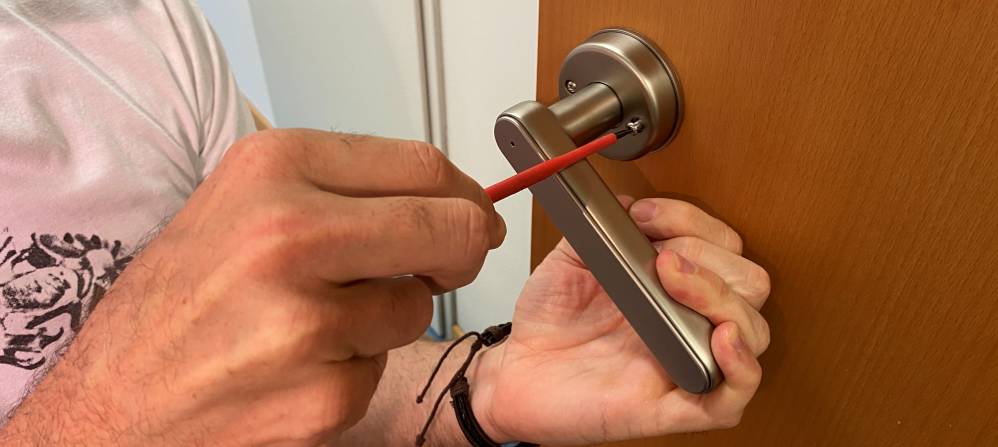

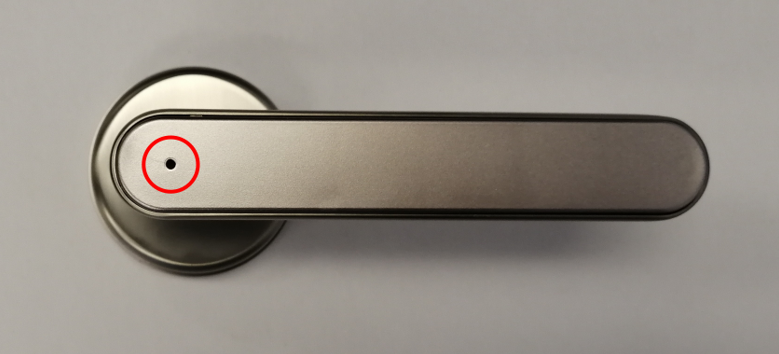

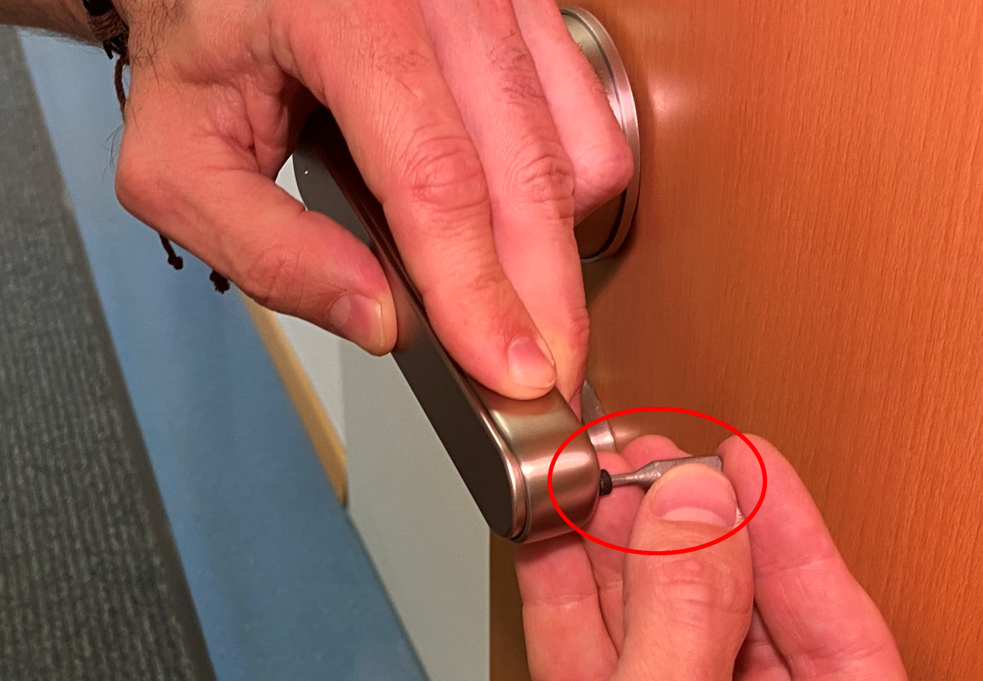

  2. Drücken Sie den Reset-Button mithilfe der mitgelieferten Nadel für etwa 3 Sekunden bzw. bis zwei Signaltöne schnell hintereinander abgespielt werden. Der LED-Ring pulsiert daraufhin hellblau.
