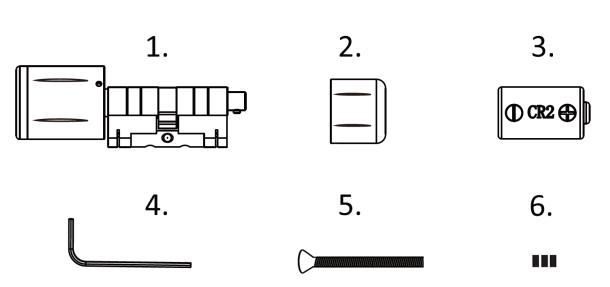

1. Lieferumfang

Das Paket beinhaltet:

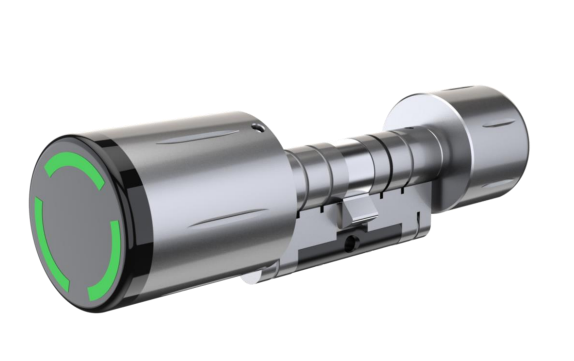

1. SMART WiFi Pro Zylinder
2. Innenknauf
3. 2x CR2 Lithium Batterie
4. Inbusschlüssel (für Außenknauf)
5. Zentrierschraube
6. 3x Wurmschraube (für Außenknauf)

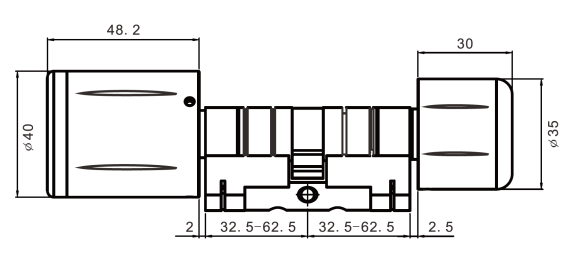

2. Technische Daten

3. Montage

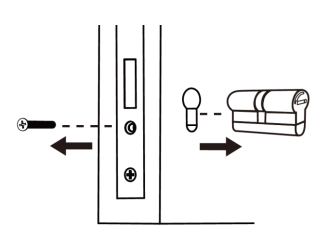

3.1 Alten Zylinder entfernen

Bevor Sie mit der Montage starten können, muss der alte Zylinder entfernt werden. Dafür müssen Sie die Zentrierschraube entfernen und danach den alten Zylinder durchschieben bzw. herausziehen.

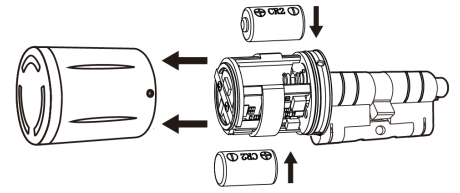

3.2 Batterien einlegen / wechseln

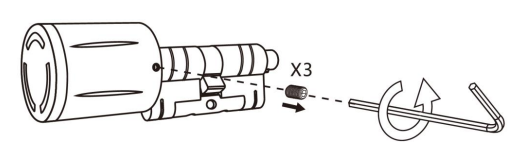

Um die Batterien einzulegen oder zu wechseln, muss zunächst die Abdeckung vom Außenknauf entfernt werden. Schrauben Sie dafür mit dem mitgelieferten Inbusschlüssel die drei Wurmschrauben heraus. Anschließend kann die Abdeckung heruntergezogen werden.

Nun können Sie die zwei CR2 - Batterien in den entsprechenden Halterungen einlegen. Achten Sie hierbei auf die entsprechende Polarität der Batterien. Bei richtigem Einlegen leuchtet der Außenknauf kurz grün auf.

3.3 Zylinder an der Tür befestigen

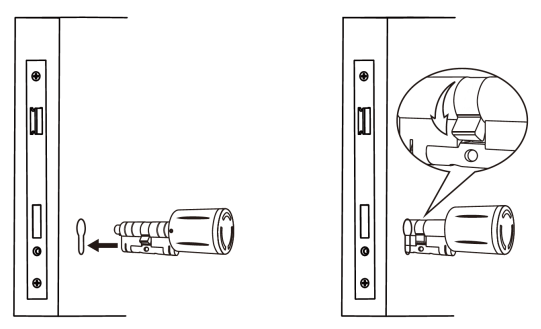

Stecken Sie den SMART WiFi Pro Zylinder zunächst von außen nach innen in den Schlosskasten. Im ausgelieferten Zustand ist der Innenknauf abmontiert, falls dies nicht der Fall ist, gehört dieser noch davor abgenommen. Um den Zylinder problemlos durchzuschieben, drehen Sie am Außenknauf, damit der Schließbart mit der Zylinderform abschließt.

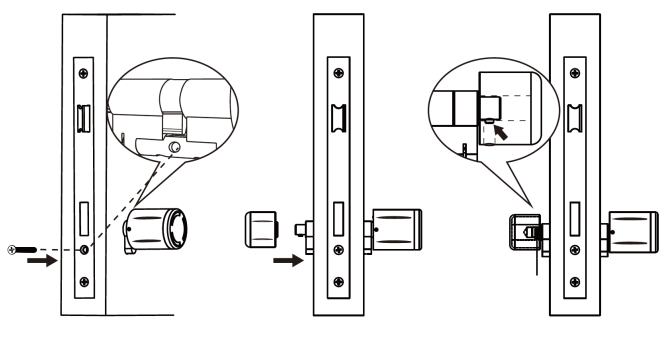

Nun kann der Zylinder an der Tür mit der zuvor entfernten Zentrierschraube wieder fixiert werden. Falls Sie keine Zentrierschraube besitzen, kann die im Lieferumfang beigelegte, falls passend, verwendet werden. Zuletzt kann der Innenknauf draufgesteckt werden. Achten Sie hierbei darauf, dass dieser auch mit der Fixierung einrastet und somit fest montiert ist.

4. Zylinderlänge verstellen

Um die Zylinderlänge anzupassen folgen Sie den Anweisungen des Instruktionsvideos, welches sich im "HelpCenter" unter "Anleitungsvideos" auf unserer Website befindet. Sie können das Video auch direkt unter dem nachstehenden Link ansehen:

https://drive.google.com/file/d/17wvZOc0XvoI4brMzAh5afrfBZNnErBPu/view

Der SMART WiFi Pro Zylinder lässt sich auf folgende Zylinderlängen anpassen:

Die Basislänge beträgt 32,5/32,5 mm (Innen/Außen).

Der Zylinder ist nach innen (A) & außen (B) in 5/10 mm Schritten bis zu einer Länge von je 62,5 mm erweiterbar.

Je nach gewählter Längenoption, müssen passende Längenadapter (5/10 mm), sowie ein passender Adapterstift am Zylinder angebracht werden.

5. App Konfiguration

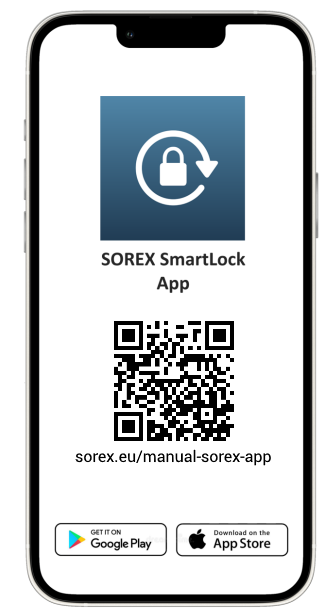

Eine Anleitung für die SOREX SmartLock – App und das Hinzufügen und Konfigurieren des SMART WiFi Pro Zylinders in der App, finden Sie hier. Folgen Sie hierzu dem Link oder scannen Sie den unten angezeigten QR-Code.
