1. Lieferumfang

Das Paket beinhaltet:

1. Smart WiFi Zylinder
2. 2x Notschlüssel
3. Inbusschlüssel / Schraubenzieher (Anpassung Zylinderlänge)
4. Akku




2. Technische Daten

3. Schritt für Schritt Montage

3.1 Zylinderaufbau

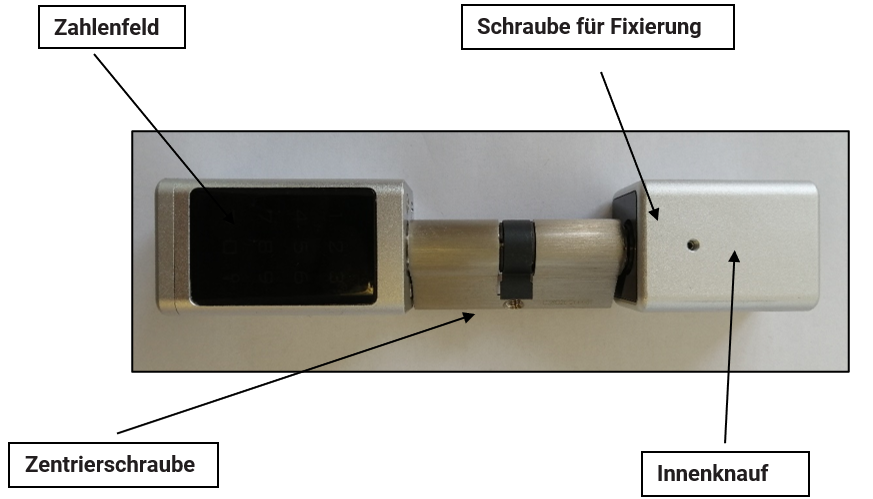

Ansicht von oben

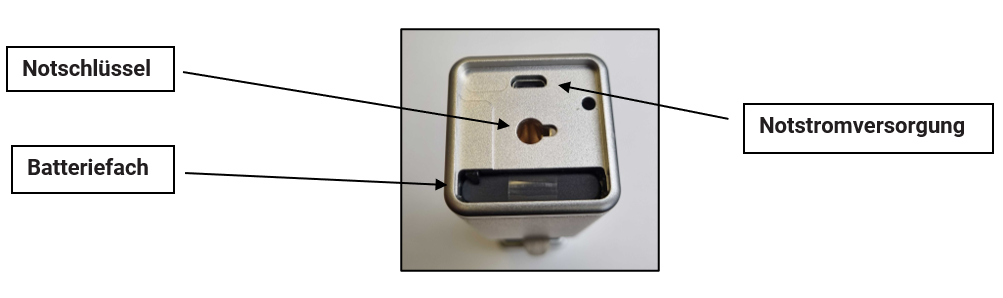

Ansicht von vorne (ohne Deckel)

3.2 Batteriedeckel entfernen

Entfernen Sie zunächst die Gummiabdeckung, indem Sie an der kleinen Noppe ziehen. Anschließend können Sie den Akku herausziehen. Der Akku ist im Auslieferungszustand umgedreht eingelegt, damit die Akkuladung während dem Transport nicht abnimmt.

3.3 Akku einlegen

Nun können Sie den Akku richtig herum einschieben, bis der kleine Sicherungshaken einschnappt. Achten Sie bitte auf die Einschubrichtung des Akkus. Beim Einschieben muss die Schrift auf dem Akku lesbar bzw. oben sein. Ist der Akku richtig eingesetzt ertönt ein Signal und das Zahlenfeld leuchtet auf. Anschließend können den Gummi sowie den Deckel wieder verschließen.

Achtung: Beim größeren Zylinder (mit rundem Außenknauf) müssen statt dem Akku 3 x AAA - Batterien eingelegt werden.

Um den Akku wieder aus dem Gehäuse zu entfernen, drücken Sie den Sicherungshaken mit dem mitgelieferten Inbusschlüssel/Schraubenzieher hinein und ziehen Sie dabei gleichzeitig den Akku an der durchsichtigen Lasche heraus.

3.4 Innenknauf des Zylinder entfernen

Mit dem beigelegten Inbusschlüssel können Sie die kleine Schraube der Metallhülse lösen. Je nach erforderlicher Zylinderlänge können Sie nun die Innenlänge des Zylinders verstellen. Abschließend können Sie den Innenknauf wieder festschrauben. Für die Montage in der Tür muss der Innenknauf komplett entfernt werden.

3.5 Montage an der Tür

Bevor Sie mit der Montage starten können müssen Sie Ihren alten Zylinder entfernen. Dafür müssen Sie die Zentrierschraube (ersichtlich im roten Kreis) entfernen. Danach können Sie den alten Zylinder durchschieben bzw. herausziehen.

Jetzt können Sie den SOREX SMART WiFi Zylinder von außen nach innen in den Schlosskasten schieben. Achten Sie darauf, dass sich die Seite mit dem Display auf der Außenseite der Tür befindet. Nachdem der Zylinder in der Tür angebracht wurde, muss der Zylinder wieder mit der Zentrierschraube fixiert werden.

3.6 Innenseite befestigen

Wenn Sie den Zylinder mittels der Zentrierschraube an der Tür befestigt haben, können Sie den Innenknauf wieder montieren. Hier können Sie noch einmal die Länge des Zylinders variieren und anschließend mit der Schraube und dem mitgelieferten Inbusschlüssel festziehen. Nun ist ihr Zylinder bereit verwendet zu werden.

4. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.

Eine Anleitung für die SOREX SmartLock - App finden Sie hier.
