In this article

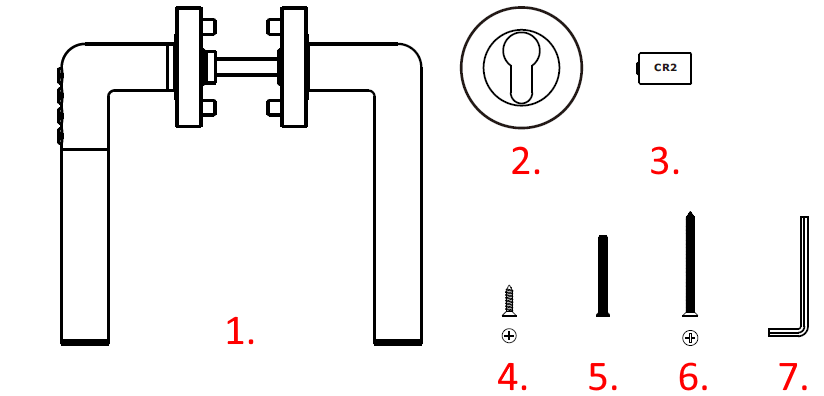

1. Lieferumfang


Das Paket beinhaltet:



  1. Bluetooth Türgriff
  2. Rosetten (2 Stück)
  3. CR2-Batterien (2 Stück)
  4. Blechschrauben (10 Stück)
  5. Verlängerungsadapter M5x38 (2 Stück)
  6. Schrauben M4x55 (2 Stück)
  7. Inbusschlüssel



2. Technische Daten

Artikelnummer BH101000
Temperaturbereich -10° bis 50°C
IP - Schutzklasse IP 44
Frequenz 2,4 GHz
Sendeleistung 100 mW
Stromversorgung 2 x CR2 3V Batterien
Leistungsverbrauch

0,8mW im Standby

360mW bei Benutzung
Notstromversorgung 5V, Micro-USB





3. Montage des Türgriffs




Hinweis: Der Türgriff ist für Türdicken zwischen 34 und 63mm geeignet.

Nutzen Sie für den Einbau die mitgelieferten Verlängerungsadapter und M4 Schrauben.

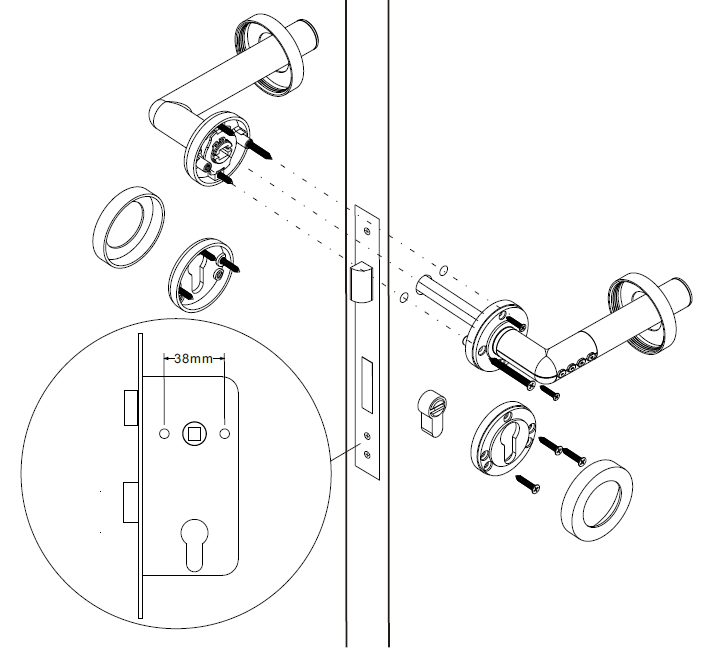

Zur Montage des Türgriffs zunächst die Verlängerungsadapter an der Außenseite des Türgriffs montieren (Seite mit Codetastatur). Danach stecken Sie die Außenseite des Türgriffs durch die Bohrungen in der Türe. Nun platzieren Sie die Innenseite an der gegenüberliegenden Seite und schrauben Sie diese am Außenteil fest (siehe obere Abbildung).

Hinweis: Während der Montage die Tür durchgehend geöffnet lassen!





4. Batterietausch

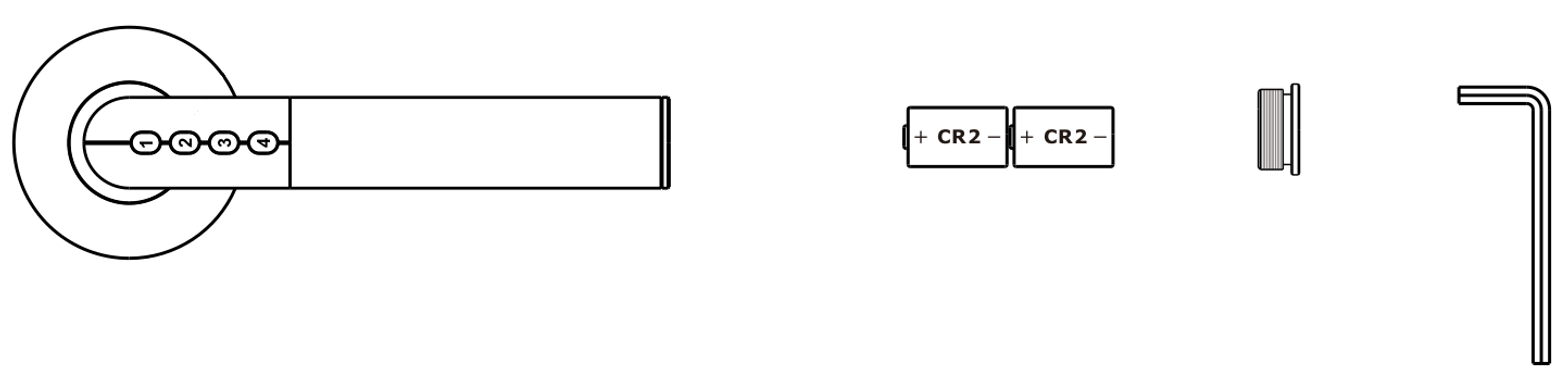

Um die Batterien zu tauschen den Verschluss am Ende des Türgriffs mit dem beigelegten Inbusschlüssel öffnen und Batterien - wie in obiger Abbildung dargestellt - einsetzen.



5. LED Signale

LED-Status Produkt-Status
Grüne LED leuchtet auf Öffnung (Normaler Modus)
Rote LED leuchtet auf Öffnung (Niedrige Energie)
Grüne LED leuchtet konstant Warten auf Eingabe am Türgriff (Normaler Modus)
Rote LED leuchtet konstant Während des Pairing-Prozesses oder warten auf Eingabe am Türgriff (Niedrige Energie)



Vorsicht: Wenn die LED am Türgriff oder die App die Akkustandswarnung meldet verbleiben noch ca. 50 Öffnungen. Bitte Batterien schnellstmöglich tauschen! (siehe auch Batterietausch)

Hinweis: Nach dem Tauschen der Batterien muss der Administrator den Türgriff einmal per App entsperren um den Türgriff wieder freizugeben. Die Berechtigungen werden hierbei nicht gelöscht.



6. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App Janus Lock und installieren Sie diese.



Eine Anleitung für die Janus Lock - App finden Sie hier.
