In this article




1. Lieferumfang

Folgende Bestandteile sind enthalten:

2. Technische Daten

Artikelnummer

WT102000 (ohne Fingerprint) & WT102020 (mit Fingerprint)

EAN

0685717261274 & 0685717261250

Temperaturbereich

-20° bis 60°C

Luftfeuchtigkeitsbereich

15%RH-90%RH

Stromverbrauch

1A

Stromverbrauch Standby

15mA

Schutzklasse

IP66

Frequenz

2,4 GHz

Speicherung der Benutzerdaten (Fingerprint, RFID, Codes, Handy)

Permanent (auch bei Stromausfall)

Anzahl Medien

200 RFID-Medien

150 Zahlencodes

100 Fingerprints (bei Modell mit Fingerprint)

Unlimitierte eKeys (Smartphone-Benutzer)

Stromversorgung

12V DC, min. 0,5A

max. Schaltspannung

max. Schaltstrom

250V AC | 220V DC

1A

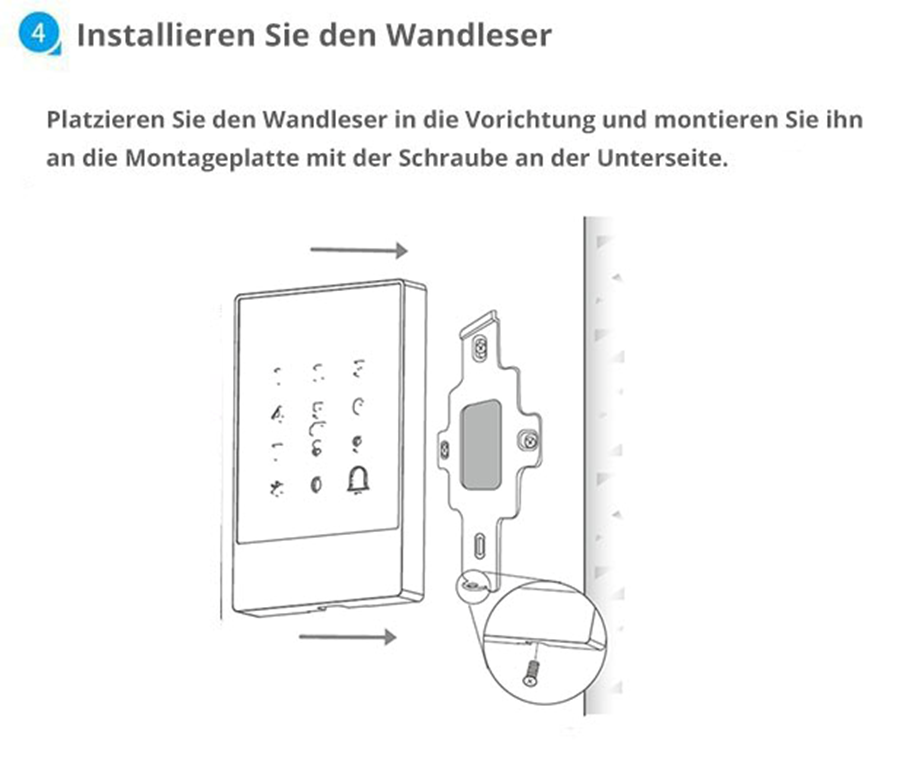

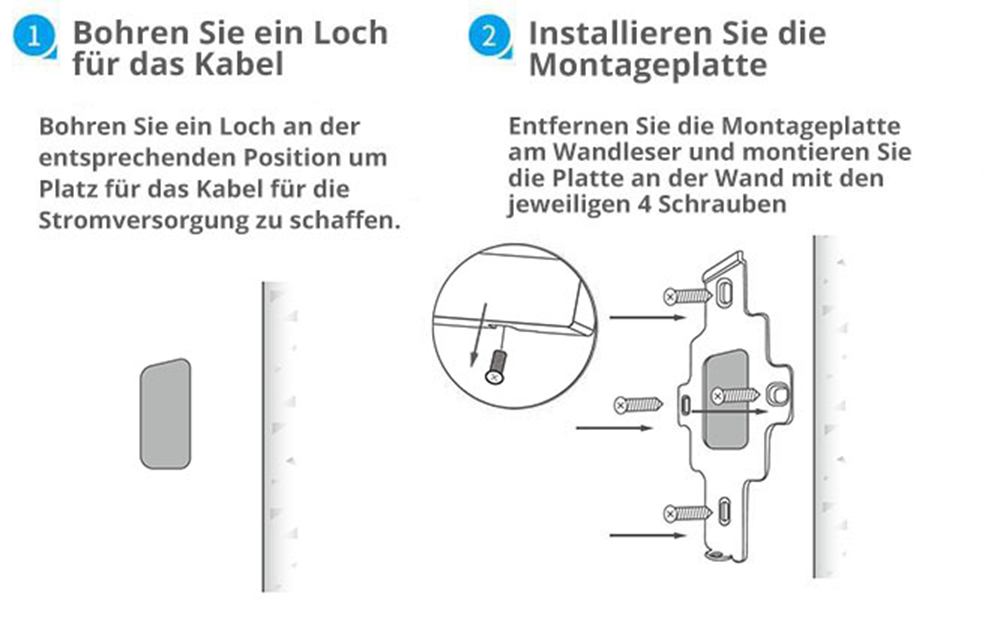

3. Installation und Verkabelung

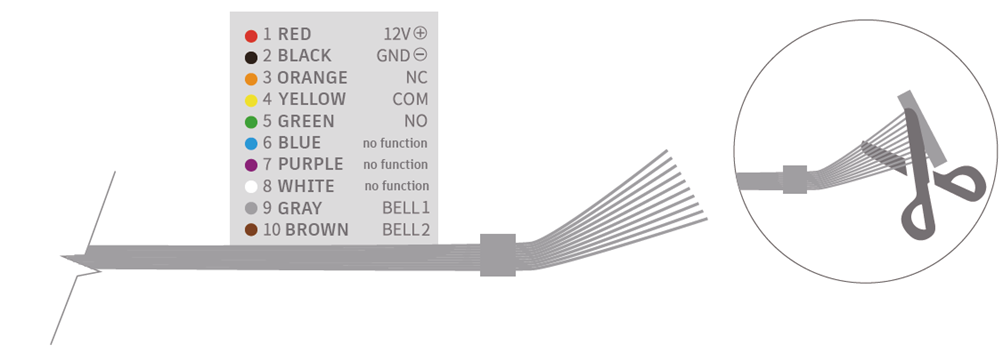

Hinweis: Sofern sich ein Stecker am Ende des Kabelbundes befindet, müssen Sie, bevor sie das Produkt verkabeln können, abschneiden.

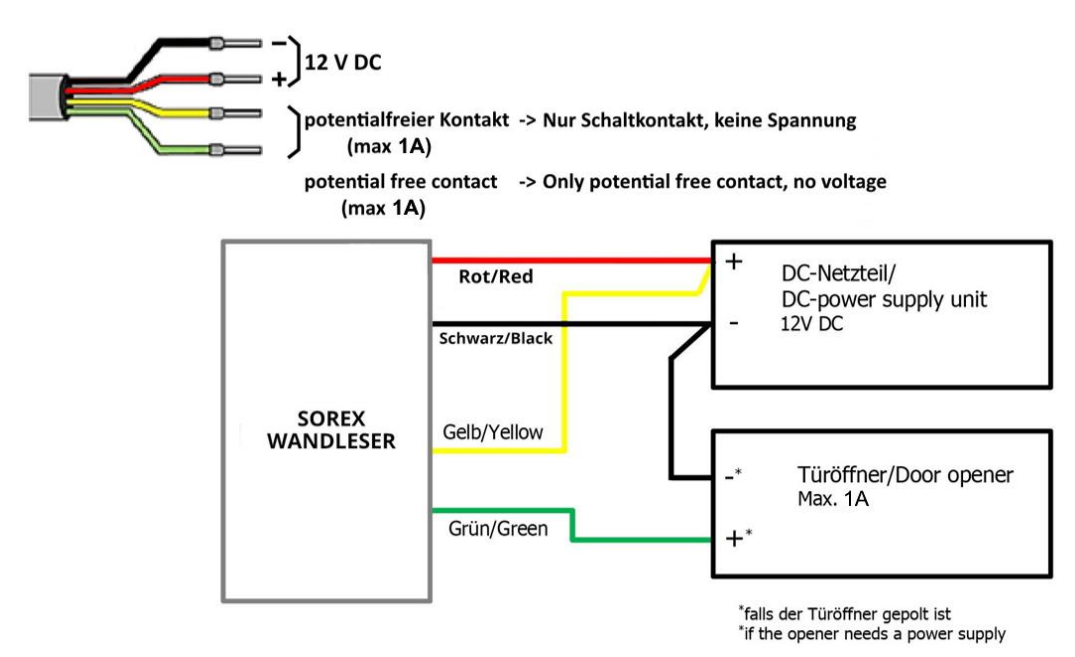

3.1 Verkabelungsplan für E-Öffner



3.2 Verkabelungsplan mit Fuhr Motorschloss

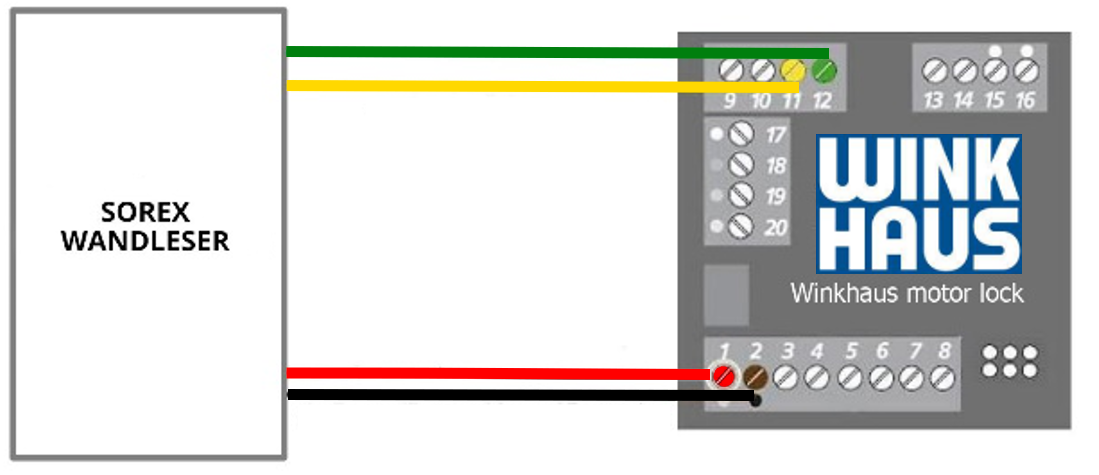

3.3 Verkabelungsplan für Winkhaus Motorschloss

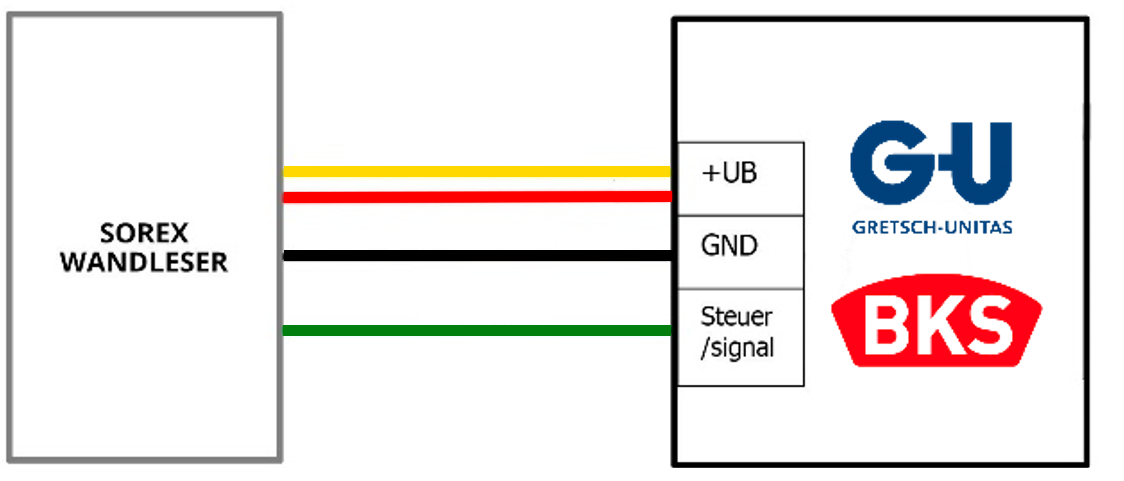

3.4 Verkabelungsplan für GU-BKS A-Öffner

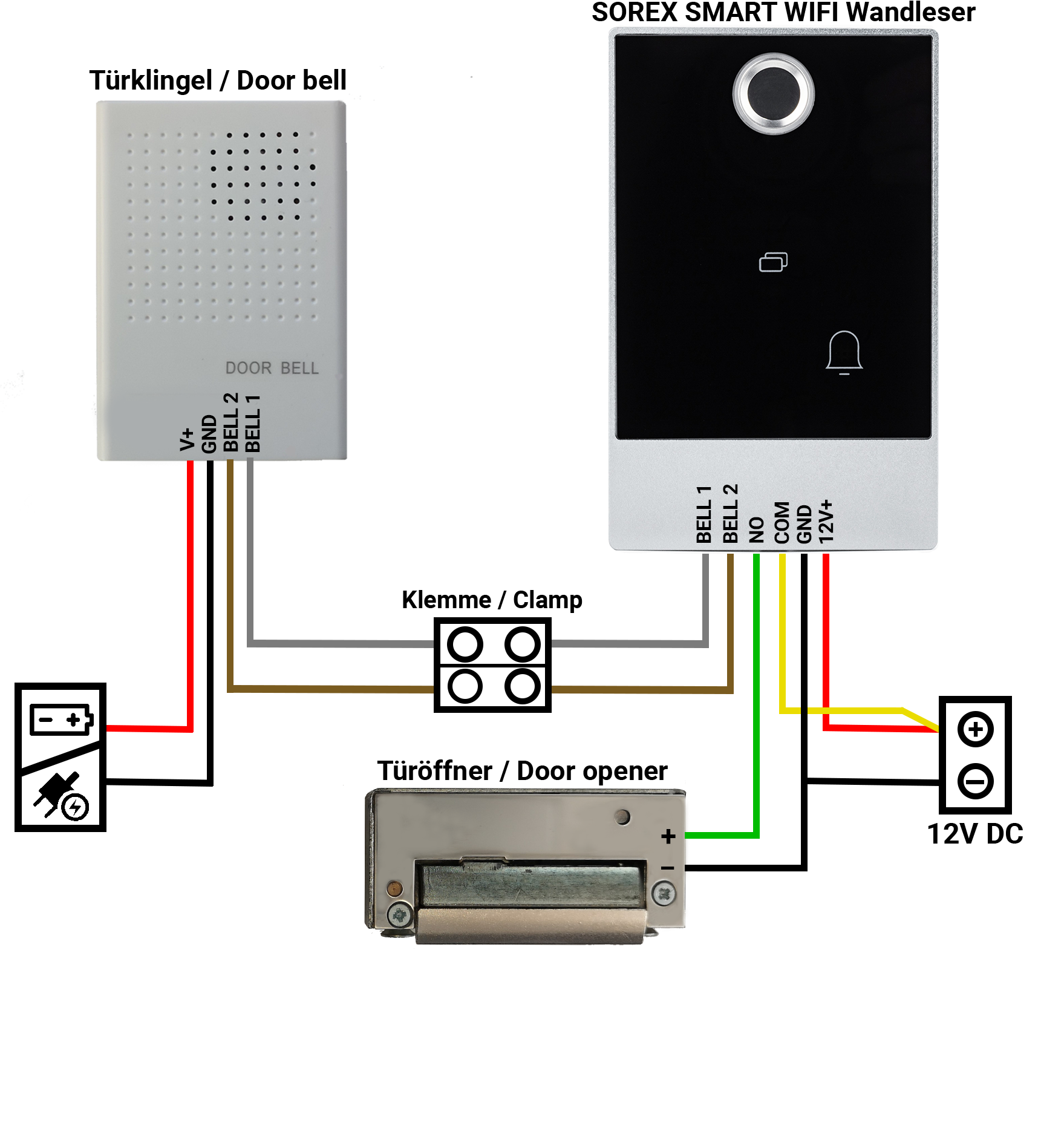

3.5 Verkabelungsplan für E-Öffner & Klingel


4. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.






Eine Anleitung für die SOREX SmartLock - App finden Sie hier.



5. Auf Werkseinstellung zurücksetzen

Sie können den Wandleser auf zwei verschiedene Arten zurücksetzen:

  1. Löschen Sie den Wandleser aus der App (Wandleser auswählen -> Einstellungen -> "Löschen")
    oder
  2. Schrauben Sie die Platte an der Rückseite ab und drücken Sie den Button innen für ca. 3 Sekunden bis zwei Signaltöne schnell hintereinander abgespielt werden.
