e-cylinder fingerprint
1. Lieferumfang
Das Paket beinhaltet:
- FLEX Fingerprint & RFID Zylinder
- 2x Inbusschlüssel (für Fixier-/Wurmschraube Innenknauf bzw. Hülse-Außenknauf)
- 3x AAA - Batterien
2. Technische Daten
Artikelnummer |
MD401000 |
EAN |
|
Temperaturbereich |
-40° bis 80°C |
Stromversorgung |
3x AAA-Batterien |
Gewicht |
450g |
Batterielaufzeit |
~ 1 Jahr |
Speicherung der Zutrittsmedien |
Permanent (auch bei Batteriewechsel) |
Schutzklasse |
IP44 |
Anzahl Medien |
99 Fingerprints 20 RFID - Medien |
Mindestmaß
Außen |
40mm |
Innen |
30mm |
Höchstmaß
Außen |
60mm |
Innen |
65mm |

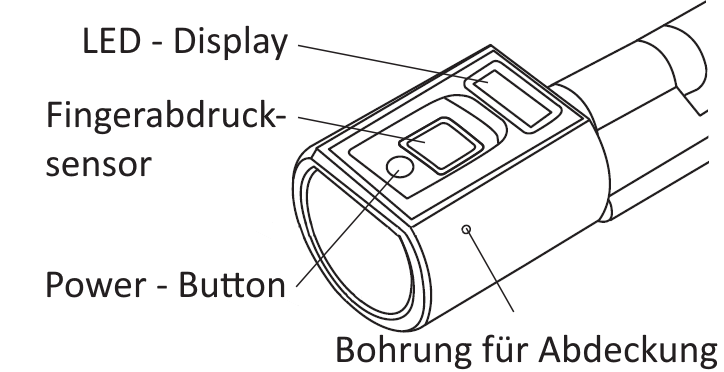

3. Bedienung
Hinweis: Im Auslieferungszustand kann der Zylinder durch jeden Finger und durch jedes RFID-Medium ausgelöst werden. Erst nach Anlernen eines Administratorfingers ist nur berechtigten Fingern bzw. RFID-Medien das Öffnen möglich.
Hinweis: Bevor der Fingerabdrucksensor benutzt werden kann, muss dieser mit Fingerdruck auf den Power-Button aktiviert werden.
Hinweis: Das Menü kann über den letzten Menüpunkt "Exit" verlassen werden.
3.1 Administrator - Finger anlernen
- Um ins Menü zu gelangen den Power-Button im inaktiven Zustand so lange gedrückt halten bis am Display die Meldung „Press 5S Sys Config“ erscheint. Danach noch 5 Sekunden gedrückt halten bis „Add: Admin FP“ zu lesen ist.
- Danach ca. 5 Sekunden warten bis "Adding FP Accepting FP" am Display erscheint.
- Finger fünfmal auf den Fingerprintsensor legen bzw. liegen lassen, bis der Finger fünfmal gescannt wurde.
Info: Es können bis zu 3 Administratorfinger angelernt werden. Jeder weitere Administratorfinger muss durch den als ersten angelernten bestätigt werden.
Hinweis: Sobald ein Administratorfinger angelernt wurde, muss dieser Finger bei Betreten des Menüs zur Authentifizierung auf den Fingerprintsensor gelegt werden sobald "Please Auth" am Display erscheint.
3.2 Benutzerfinger anlernen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Danach den Power-Button einmal betätigen bzw. bis „Add: User FP“ erscheint, und ca. 5 Sekunden warten.
- Den anzulernenden Finger fünfmal auf den Fingerprintsensor legen bzw. liegen lassen bis der Finger fünfmal gescannt wurde.
3.3 Fingerprint löschen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button zweimal betätigen bzw. bis „Delete: Fingerprint“ erscheint und ca. 5 Sekunden warten bis "Accepting FP" erscheint.
- Halten Sie den Finger den Sie löschen möchten an den Sensor.
3.4 Alle Administrator - Finger löschen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button dreimal betätigen bzw. bis „Clear ALL Admin FPs“ erscheint und ca. 5 Sekunden warten bis "Please Auth" erscheint.
- Bestätigen mit dem Administrator-Finger.
3.5 Alle Benutzerfinger löschen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button viermal betätigen bzw. bis „Clear ALL User FPs“ erscheint und ca. 5 Sekunden warten bis "Please Auth" erscheint.
- Bestätigen mit dem Administrator-Finger.
3.6 RFID - Medium anlernen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button fünfmal betätigen bzw. bis „Add: IC Card“ erscheint und ca. 5 Sekunden warten bis "Adding Card" erscheint.
- Das RFID-Medium muss innerhalb von 10 Sekunden über dem Fingerprint-Scanner (wo sich auch der Sensor befindet) gehalten werden. Wenn das Medium erkannt wurde gibt der Zylinder ein akustisches Signal und das nächste Medium könnte innerhalb von 10 Sekunden angelernt werden.
- Falls keine Medien mehr anzulernen sind, warten Sie ein paar Sekunden bis der Anlernmodus automatisch verlassen wird.
Info: Es können bis zu 20 RFID-Medien angelernt werden.
3.7 RFID - Medium löschen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button sechsmal betätigen bzw. bis „Delete: IC Card“ erscheint und ca. 5 Sekunden warten bis "Delete Card?" erscheint.
- Das RFID-Medium muss innerhalb von 10 Sekunden über dem Fingerprint-Scanner (wo sich auch der Sensor befindet) gehalten werden. Wenn das Medium erkannt wurde gibt der Zylinder ein akustisches Signal und das Medium wurde gelöscht.
3.8 Alle RFID - Medien löschen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button siebenmal betätigen bzw. bis „Clear ALL IC Cards“ erscheint und ca. 5 Sekunden warten.
- Bestätigen mit dem Administrator-Finger sobald "Please Auth" auf dem Display erscheint.
3.9 Fernbedienung hinzufügen
- Diese Funktion wird bei diesem Modell nicht unterstützt. Daher diese Option bitte nicht verwenden! (Add Remote Controller)
3.10 Fernbedienung entfernen
- Diese Funktion wird bei diesem Modell nicht unterstützt. Daher diese Option bitte nicht verwenden! (Clear Remote Controllers)
3.11 Spracheinstellungen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button zehnmal betätigen bzw. bis chinesischer Text erscheint, und ca. 5 Sekunden warten.
- Bestätigen mit dem Administrator-Finger.
3.12 Schließzeit einstellen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button elfmal betätigen bzw. bis „Set: Lock Time“ erscheint und ca. 5 Sekunden warten.
- Über den Power-Button kann nun die Schließzeit in Sekundenschritten eingestellt werden.
- Sobald Sie die gewünschte Zeit eingestellt haben warten Sie wenige Sekunden.
Hinweis: Sie können die Schließzeit für mind. 5 und max. 14 Sekunden einstellen.
Info: Im Auslieferungszustand beträgt die Schließzeit 10 Sekunden.
3.13 Bluetooth ein-/ausschalten
- Aus Sicherheitsgründen wird diese Funktion nicht unterstützt, daher diese Option bitte nicht verwenden.
3.14 Ton ein-/ausschalten
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button dreizehnmal betätigen bzw. bis "Turn off/on: Sound" erscheint. Danach ca. 5 Sekunden warten.
- Der Ton ist nun ein-/ausgeschalten.
3.5 Zylinder auf Auslieferungszustand zurücksetzen
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button vierzehnmal betätigen bzw. bis „Reset“ erscheint. Danach ca. 5 Sekunden warten bis "Please Auth".
- Bestätigen mit dem Administrator-Finger.
Hinweis: Alle angelernten RFID-Medien, Administratorfinger und Benutzerfinger werden gelöscht!
3.16 Firmware und Hardware
- Um ins Menü zu gelangen der Beschreibung in Schritt 1 folgen.
- Power-Button fünfzehnmal betätigen bzw. bis „PCBA Version Sys Version“ erscheint. Danach ca. 5 Sekunden warten.
Gibt Informationen zur Hardware und Firmware an.
3. Montage
1. Schritt – Überprüfen Sie den Inhalt
- 1 x Fingerprint-Zylinder
- 2 x Inbusschlüssel zur Anpassung der Zylinderlänge
- 3 x AAA Batterien
2. Schritt – Metallhülse der Außenseite des Zylinders entfernen (= Seite mit Fingerprintleser)

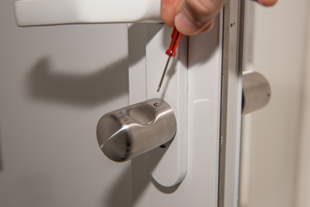

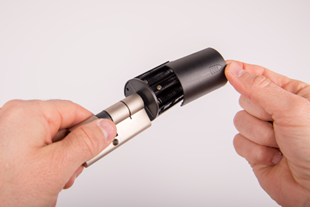

Mit dem beigelegten Schraubenzieher können Sie die kleine Schraube der Metallhülse lösen und die Hülse vorsichtig abziehen.
3. Schritt - Schwarzen Batteriedeckel entfernen

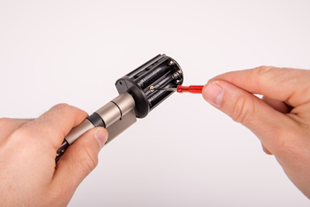

Sie können den schwarzen Batteriedeckel entfernen, indem Sie den Deckel hinunterdrücken und wegziehen (siehe Pfeil auf Deckel).
4. Schritt - Länge des Zylinders verstellen

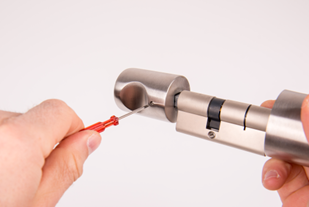

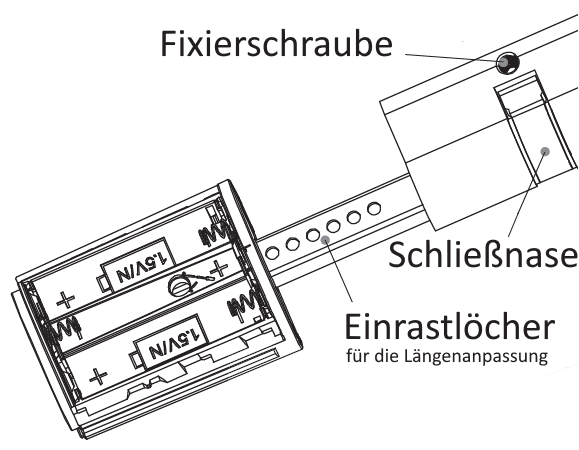

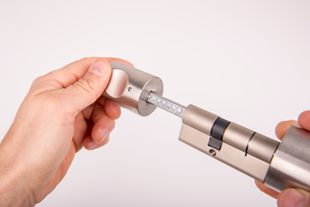

Je nach erforderlicher Zylinderlänge können Sie hier die Außenlänge des Zylinders verstellen, indem Sie die Schraube mit dem Schraubenzieher lockern und dann den Fingerprint-Teil nach Bedarf herausziehen. Ein komplettes Entfernen des Knaufs ist hier NICHT möglich.
5. Schritt - Knauf auf der Innenseite entfernen

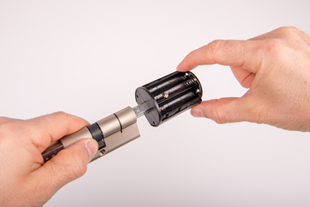

Jetzt können Sie die Zylinderlänge je nach Bedarf auf der anderen Seite (Innenseite) verstellen. Dazu die Schraube mit dem Schraubenzieher lockern und den Knauf komplett entfernen. Dies ist für die Montage an der Tür erforderlich.
6. Schritt - Montage an der Tür

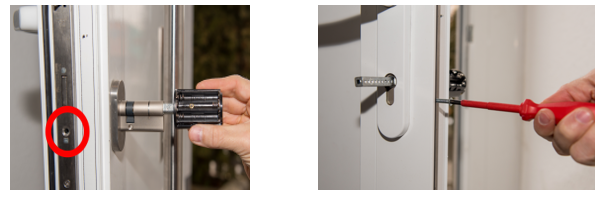

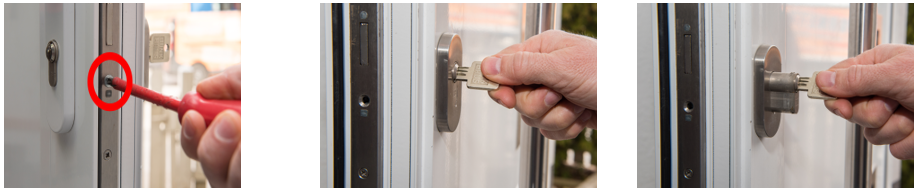

Bevor Sie mit der Montage starten können, müssen Sie Ihren alten Zylinder entfernen. Dafür müssen Sie die Zentrierschraube (ersichtlich im roten Kreis) entfernen. Danach können Sie den alten Zylinder durchschieben bzw. durchziehen.
Jetzt können Sie den FLEX Fingerprint Zylinder von außen nach innen durch das Schloss durchschieben. Achten Sie darauf, dass sich der Fingerprint-Teil auf der Außenseite der Tür befindet. Nachdem der Zylinder in der Tür angebracht wurde, müssen Sie die Zentrierschraube wieder fixieren.
7. Schritt - Zylinder befestigen auf Außenseite

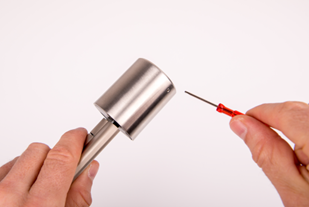

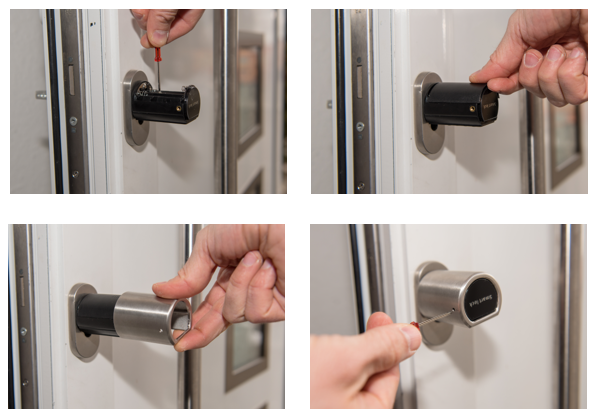

Wenn Sie die Zentrierschraube an der Tür befestigt haben, können Sie den Zylinder fixieren. Hier können Sie noch einmal die Länge mit dem Schraubenzieher variieren und bitte Schraube festziehen. Wenn Sie damit fertig sind, können Sie die drei AAA Batterien einlegen und den schwarzen Batteriedeckel, sowie die Metallhülse mit der kleinen Schraube mittels Schraubenzieher wieder befestigen.
8. Schritt - Zylinder befestigen auf Innenseite
Dasselbe machen Sie auf der Innenseite der Türe. Sie schieben den Knauf wieder auf und fixieren die Schraube mit dem Schraubenzieher.
