Bedienungsanleitung (Produkte vor 2022):





Bedienungsanleitung (Produkte ab 2022):

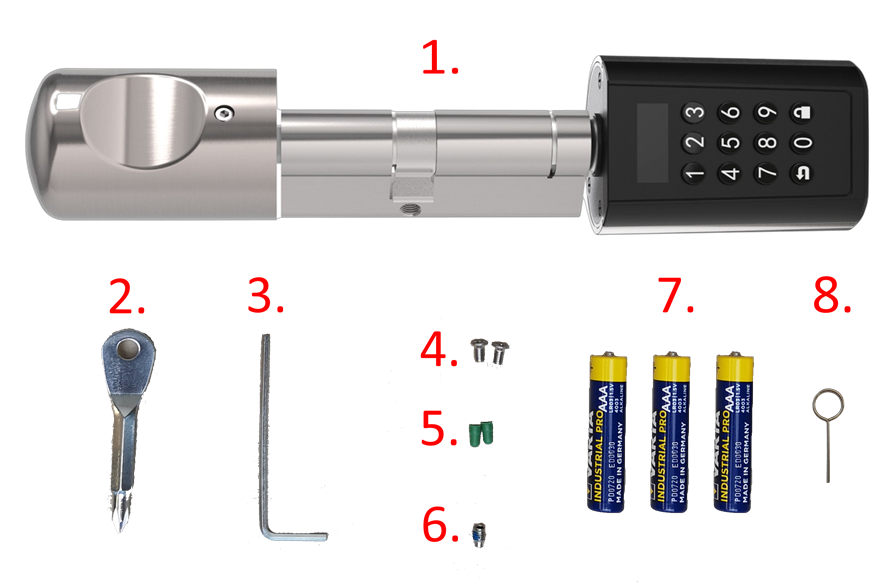

1. Lieferumfang

Das Paket beinhaltet:



1. SOREX FLEX Zahlencode Zylinder
2. Kreuzschraubendreher
3. Inbusschlüssel
4. 2x Schrauben für Batteriefach
5. 2x Silikon – Stöpsel
6. (Ersatz-) Fixierschraube für Metallhülle (Außenknauf)
7. 3x AAA-Batterien
8. Nadel



2. Technische Daten

Artikelnummer	MD402000
EAN	0784089092759
IP-Schutzklasse	IP65
Temperaturbereich	-40° bis 80°C
Luftfeuchtigkeitsbereich	10%-90%
Stromversorgung	3x AAA Batterien
Frequenz	2,4 GHz
Sendeleistung	100 mW
Lebensdauer der Batterien	~ 10-12 Monate
Speicherung der Zutrittsmedien	Permanent (auch bei Batteriewechsel)
Anzahl Medien	20 RFID – Medien 10 Passwörter
Notstromversorgung	5V, Micro-USB



3. Montage des Zylinders

3.1 Alten Zylinder entfernen

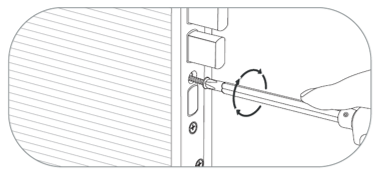

Bevor Sie mit der Montage starten können, müssen Sie zunächst Ihren alten Zylinder entfernen. Dafür müssen Sie die Zentrierschraube (ersichtlich im roten Kreis) entfernen. Danach können Sie den alten Zylinder rausschieben bzw. rausziehen.

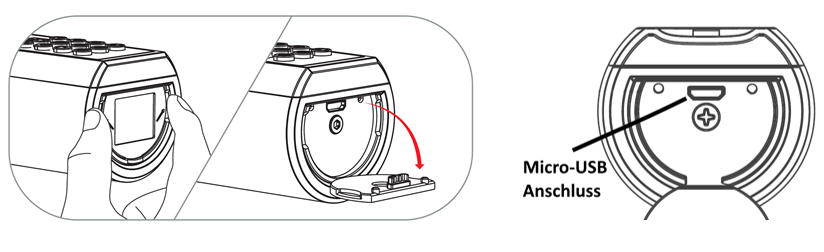

3.2 Batterien einlegen/austauschen

3.3 Montage des Zylinders

Hinweis: Überprüfen Sie vor Montage des Zylinders ob dieser ordnungsgemäß funktioniert!

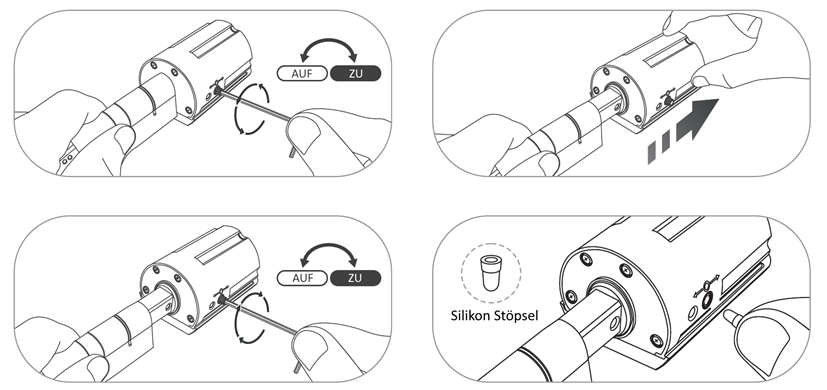

Passen Sie zunächst je nach erforderlicher Zylinderlänge, die Außen- sowie Innen - Länge des jeweiligen Knaufs vom Zylinder an.

Aus Sicherheitsgründen ist ein komplettes Entfernen des Knaufes NICHT möglich.

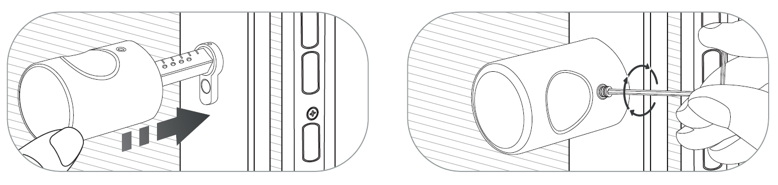

Um den Zylinder nun zu montieren, muss der Innenknauf abmontiert werden. Danach kann der Zylinder von außen nach innen durch das Schloss geschoben werden.

Hinweis: Anschließend kann noch einmal die erforderliche Zylinderlänge vom Außenknauf überprüft werden und wenn nötig angepasst werden.



Schrauben Sie nun wieder die Zentrierschraube, welche bei der Demontage des alten Schlosses herausgeschraubt wurde, wieder hinein.



Nun kann der Innenknauf wieder auf den Vierkant des Zylinders geschoben werden und (wie oben bereits beschrieben) die Länge wenn nötig angepasst werden. Schrauben Sie anschließend die Fixierschraube des Knaufes wieder fest.





4. Notstromversorgung

Am Außenknauf (Seite mit Zahlencode) des Zylinders finden Sie unter der Silikon-Abdeckung eine Micro-USB Buchse, über welche Sie den Zylinder, z.B. mithilfe eines Powerpacks, notstromversorgen können. Dies ist zum Beispiel notwendig, falls die eingelegten Batterien leer werden und Sie vergessen diese rechtzeitig zu tauschen.

Die Batterien oder der Zylinder werden dabei NICHT aufgeladen.



5. Bedienung

Hinweis: Bevor ein Admin – PIN angelernt wurde, befindet sich der Zylinder im Auslieferungszustand. In diesem Zustand kann immer eine Öffnung mit dem PIN 123456 oder einem beliebigen RFID – Medium ausgelöst werden. Um diesen zu ändern befolgen Sie die Schritte unter 6.1.

Hinweis: Es können maximal 10 PINs und zusätzlich 20 RFID Medien angelernt werden. Es kann zu jeder Zeit nur ein Admin – PIN existieren.

Hinweis: PINs müssen mindestens 6 Ziffern lang sein.



5.1 Ersteinrichtung: Admin-PIN festlegen

Um den anfangs eingestellten Admin – PIN  zu ändern, drücken Sie zweimal die 🔒 - Taste und geben Sie anschließend „123456“ ein. Bestätigen Sie wieder mit der 🔒 – Taste. Geben Sie nun zweimal einen neuen Admin – PIN ein und Bestätigen Sie ein jedes Mal mit der 🔒 – Taste.

Hinweis: PINs müssen mindestens 6 Ziffern lang sein.



5.2 Admin-PIN ändern

Um den Admin – PIN zu ändern, drücken Sie zweimal die 🔒 - Taste und geben Sie anschließenden den bisherigen Admin – PIN ein. Drücken Sie anschließend dreimal die 🔒 – Taste. Geben Sie nun zweimal einen neuen Admin – PIN ein und Bestätigen Sie ein jedes Mal mit der 🔒 – Taste.

Hinweis: PINs müssen mindestens 6 Ziffern lang sein.



5.3 Benutzer-PIN hinzufügen

Um einen Benutzer – PIN hinzuzufügen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Drücken Sie anschließend zweimal die 🔒 – Taste, danach die 2 und zuletzt wieder die 🔒 – Taste. Geben Sie nun zweimal einen Benutzer – PIN ein und Bestätigen Sie ein jedes Mal mit der 🔒 – Taste.

Hinweis: PINs müssen mindestens 6 Ziffern lang sein.

Hinweis: Nachdem ein Benutzer – PIN angelernt wurde wird am Display des Zylinders anschließend für kurze Zeit die Benutzer – ID angezeigt (Zahl). Wir bitten Sie diese zu notieren um falls notwendig, die jeweiligen Benutzer – PINs später wieder entfernen zu können



5.4 Benutzer-PIN löschen

Um einen Benutzer – PIN zu löschen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Drücken Sie anschließend zweimal die 🔒 – Taste, danach die 3 und zuletzt wieder die 🔒 – Taste. Geben Sie nun die zu löschende Benutzer – ID ein und bestätigen Sie mit der 🔒 – Taste.

Hinweis: Die Benutzer – ID muss zweistellig sein.



5.5 Alle PINs löschen

Um einen alle PINs zu löschen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Drücken Sie anschließend zweimal die 🔒 – Taste, danach die 4 und zuletzt wieder die 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um alle PINs zu löschen und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.6 RFID-Medium hinzufügen

Um ein RFID – Medium hinzuzufügen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 2. Drücken Sie anschließend zweimal die 🔒 – Taste. Nun kann ein RFID – Medium auf das Tastenfeld vorgehalten werden um dieses hinzuzufügen.



5.7 RFID-Medium löschen

Um ein RFID – Medium wieder zu löschen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 2. Drücken Sie nochmals die 🔒 – Taste und die 2 und bestätigen ein letztes Mal mit der 🔒 – Taste. Nun kann ein RFID – Medium auf das Tastenfeld vorgehalten werden um dieses zu löschen.



5.8 Alle RFID-Medien löschen

Um alle im Zylinder gespeicherten RFID – Medien zu löschen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 2. Drücken Sie nachfolgend die 🔒 – Taste und die 3 und bestätigen ein letztes Mal mit der 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um alle RFID – Medien zu löschen und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.9 Fernbedienung hinzufügen

Um eine Fernbedienung hinzuzufügen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 3. Drücken Sie anschließend zweimal die 🔒 – Taste. Auf der Anzeige ist nun „Wird verbunden“ zu lesen.

Drücken Sie nun die Taste der Fernbedienung für ca. vier Sekunden bis das rote Licht in ein violettes Licht übergeht. Die Fernbedienung wird nun automatisch hinzugefügt und es ertönt ein akustischer Signalton. Die ID – Nummer der Fernbedienung wird kurz angezeigt.



5.10 Fernbedienung löschen

Fernbedienung einzeln löschen

Um einzelne Fernbedienungen zu entfernen, müssen diese manuell zurückgesetzt werden. Drücken Sie dafür die Taste der Fernbedienung so lange, bis die LED zweimal blau aufleuchtet. Die Fernbedienung kann nun keinen Zylinder mehr öffnen.

Hinweis: Um die Fernbedienung wieder mit einem Zylinder zu verbinden, folgen Sie den Anweisungen aus Punkt 5.9 Fernbedienung hinzufügen.



Alle Fernbedienungen löschen

Um alle Fernbedienungen zu löschen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 3. Drücken Sie nachfolgend die 🔒 – Taste und die 2 und bestätigen ein letztes Mal mit der 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um alle Fernbedienungen zu löschen und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.11 Sprache ändern

Um die Sprache zu ändern führen Sie zunächst einen Neustart des Zylinders durch. Dies erreichen Sie indem Sie eine Nadel (8) kurz in das Loch rechts neben der Micro-USB – Buchse stecken. Nachdem ein akustischer Signalton ertönt, haben Sie nun die Möglichkeit zwischen 1 – Englisch und 2 – Deutsch zu wählen. Bestätigen Sie die Eingabe anschließend mit der 🔒 – Taste.

Hinweis: Mit der Eingabe 3 wählen Sie Chinesisch aus.



5.12 Ton ein/aus schalten

Um den Ton des Zylinders ein/aus – zuschalten, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 6. Drücken Sie nachfolgend zweimal die 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um den Ton ein/aus – zuschalten  und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.13 Bluetooth ein/aus schalten

Um Bluetooth ein/aus – zuschalten, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 6. Drücken Sie nachfolgend die 🔒 – Taste und die 2 und bestätigen ein letztes Mal mit der 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um Bluetooth ein/aus – zuschalten und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.14 Sperrzeit einstellen

Um die Schließzeit des Zylinders einzustellen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 6. Drücken Sie nachfolgend die 🔒 – Taste und die 4 und bestätigen ein letztes Mal mit der 🔒 – Taste. Geben Sie nun eine Schließzeit im Bereich von 5 bis 14 Sekunden ein und bestätigen diese anschließend mit der 🔒 – Taste.

Hinweis: Die Schließzeit muss zweistellig sein (05, 14).

Hinweis: Im Auslieferungszustand beträgt die Sperrzeit 10 Sekunden.



5.15 Zylinder auf Auslieferungszustand zurücksetzen

Um den Zylinder auf Auslieferungszustand zurückzusetzen, drücken Sie zweimal die 🔒 – Taste und geben Sie anschließenden den Admin – PIN ein. Bestätigen Sie mit der 🔒 – Taste und drücken Sie danach die 6. Drücken Sie nachfolgend die 🔒 – Taste und die 6 und bestätigen ein letztes Mal mit der 🔒 – Taste. Wählen Sie nun 1 (Ja) aus um den Zylinder zurückzusetzen und bestätigen die Eingabe mit der 🔒 – Taste.

Hinweis: Mit der 2 (Nein) gelangen Sie einen Schritt zurück.



5.16 Durchgangsmodus

Um den Durchgangsmodus zu aktivieren, drücken Sie zunächst die 🔒 – Taste um den Bildschirm aufzuwecken. Geben Sie nun einen gültigen PIN ein und bestätigen Sie mit der 🔒 – Taste. Wiederholen Sie den letzten Schritt ein weiteres Mal.

Die Tür befindet sich nun im Durchgangsmodus und kann somit von jedem auf & zu gesperrt werden.

Hinweis: Um den Durchgansmodus zu deaktivieren, geben Sie einen gültigen PIN ein (siehe 5.17 Öffnen über PIN).



5.17 Öffnen über PIN

Um den Zylinder mit einem eingespeicherten PIN zu öffnen, drücken Sie zunächst die 🔒 – Taste um den Bildschirm aufzuwecken. Anschließend kann der PIN eingegeben werden und die Eingabe mit der 🔒 – Taste bestätigt werden. Der Zylinder ist nun kurzzeitig für die eingestellte Sperrzeit geöffnet.



5.18 Öffnen mit RFID-Medium

Um den Zylinder mit einem RFID – Medium zu öffnen,  drücken Sie zunächst die 🔒 – Taste um den Bildschirm aufzuwecken. Anschließend kann ein eingespeichertes RFID – Medium auf das Tastenfeld des Zylinders gelegt werden um diesen zu Öffnen.
