In this article

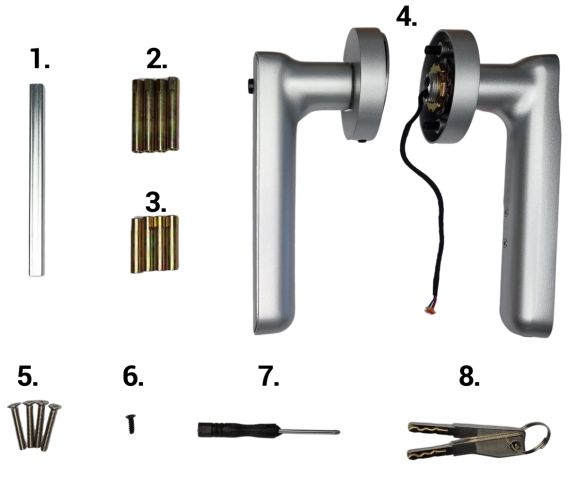

1. Lieferumfang

FLEX EASY.png

Das Paket beinhaltet:

  1. 8mm-Vierkant
  2. 4x Schraubadapter lang
  3. 4x Schraubadapter kurz
  4. Türgriff - Innen- und Außenteil
  5. 4x Befestigungsschrauben
  6. Ersatzschraube für Batteriefach/Abdeckung der Innenseite
  7. Schraubenzieher
  8. Notschlüssel



2. Technische Daten

Artikelnummer BH104100 (schwarz) & BH104200 (silber)
EAN 0096224847170 & 0096224847163
Temperaturbereich -20° bis 50°C
IP - Schutzklasse IP 44
Stromversorgung 4 x AAA
Frequenz 2,4 GHz
Sendeleistung 100 mW
Batterielaufzeit ~ 1 Jahr bei normaler Nutzung (10 Öffnungen pro Tag)
Speicherung der Zutrittsmedien Permanent (auch bei Batteriewechsel)
Anzahl Medien

30 Fingerprints

Unlimitierte eKeys (Smartphone-Benutzer)



3. Montage des Türgriffs

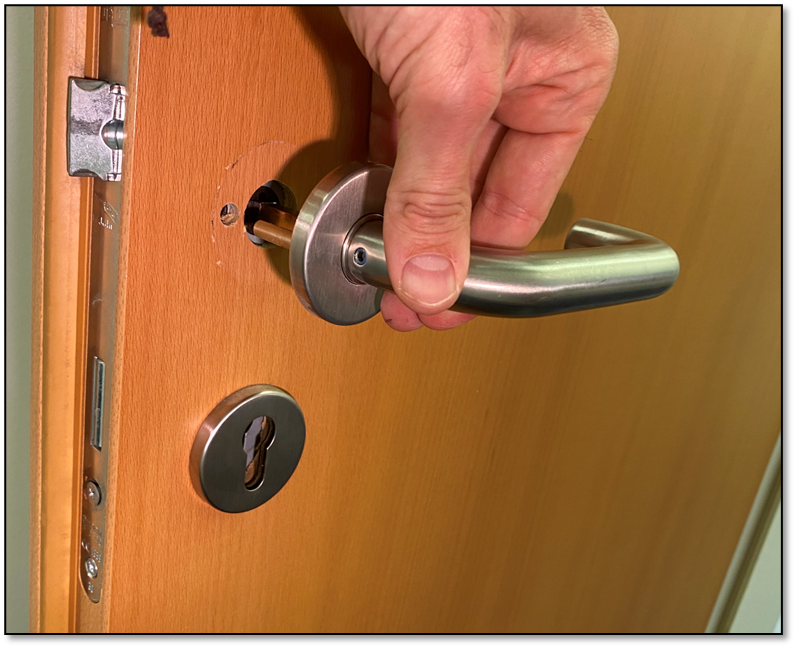

  • Entfernen Sie zunächst Ihren alten Türgriff

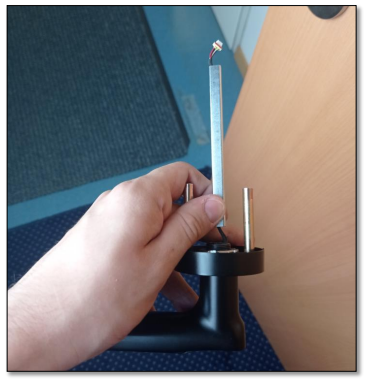

  • Nehmen Sie den Außenteil des Türgriffs (mit Kabel) und den 8mm-Vierkant (1.). Führen Sie das Kabel durch den Vierkant durch und stecken Sie den Vierkant bis zum Anschlag in das dafür vorgesehene viereckige Loch.

Flex Easy 3.png

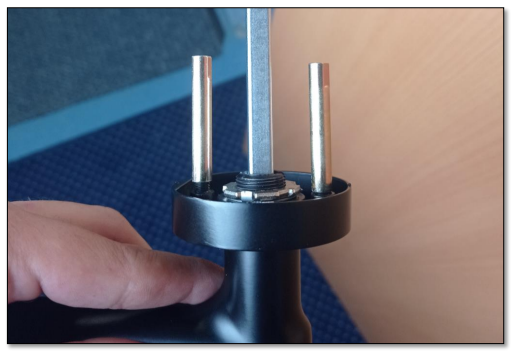

  • Montieren Sie entweder zwei der langen (2.) oder zwei der kurzen Schraubadapter (3.) an der Außenseite des Türgriffs.

Flex Easy 4.png

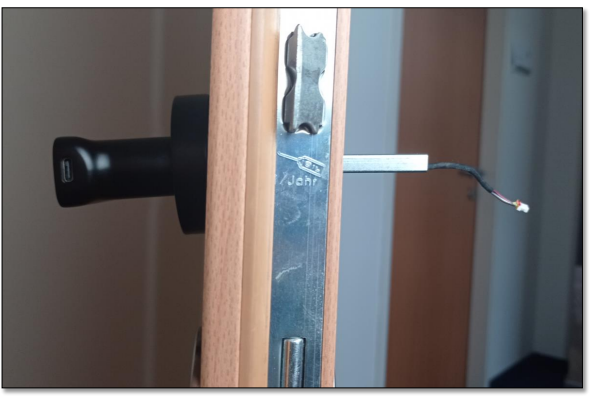

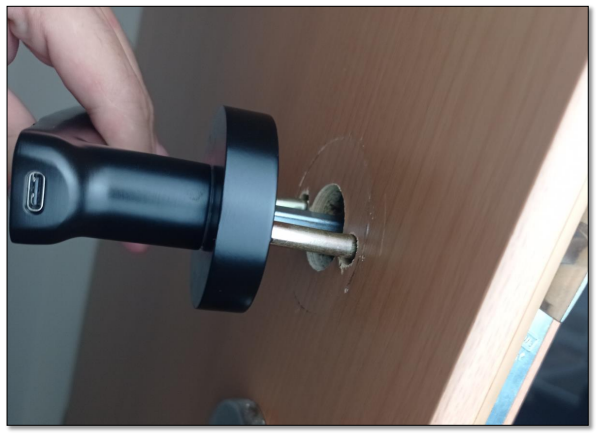

  • Stecken Sie den Vierkant und die Schraubadapter von außen durch die vorgesehenen Standardbohrungen in der Türe (38mm Abstand).



Flex Easy 5.pngFlex Easy 6.png

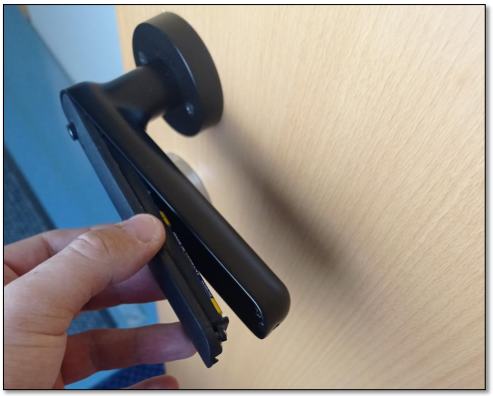

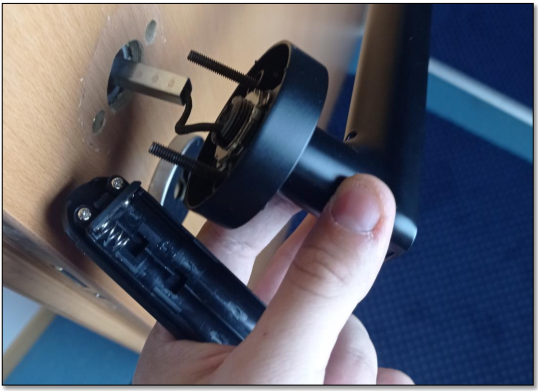

  • Entfernen Sie nun den Batteriedeckel am inneren Türgriff, indem Sie die Schraube lösen. Führen Sie das Kabel sowie den Vierkant nun in den inneren Teil des Türgriffs.

Flex Easy 1.png

Flex Easy 2.png

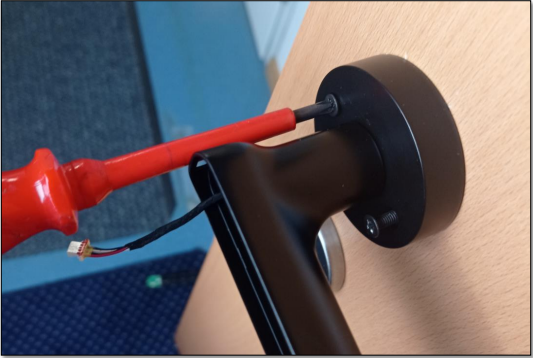

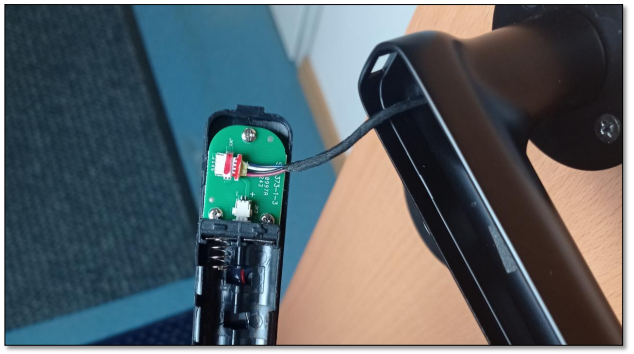

  • Schrauben Sie die Innenseite des Türgriffs nun an der Außenseite des Türgriffs fest (Bild oben). Schließen Sie den Stecker an der Buchse im Batteriefach an. Achten Sie darauf, dass sich die rot markierte Seite des Steckers und die rot markierte Seite der Buchse auf derselben Seite befinden.



Flex Easy 7.png

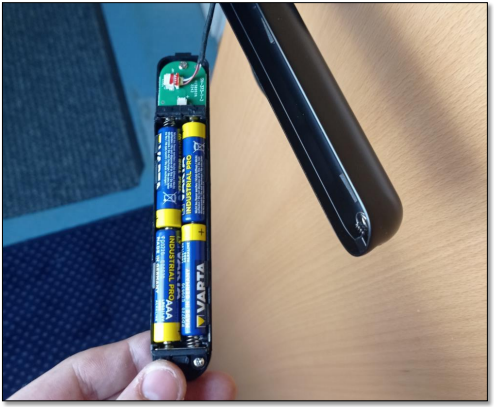

  • Legen Sie 4x AAA Batterien ein.

Flex Easy 8.png

  • Schließen Sie nun wieder die Abdeckung und befestigen Sie diese mit der zuvor gelösten Schraube.



Flex Easy 9.pngFlex Easy 10.png



4. Smartphone App

Suchen Sie im Google Play Store oder Apple Store nach der App SOREX SmartLock und installieren Sie diese.






Eine Anleitung für die SOREX SmartLock - App finden Sie hier.



5. Modus "Normaler Türgriff"

Um das Produkt als normalen Türgriff zu verwenden (permanent offen, ohne Authentifizierung), gehen Sie wie folgt vor:

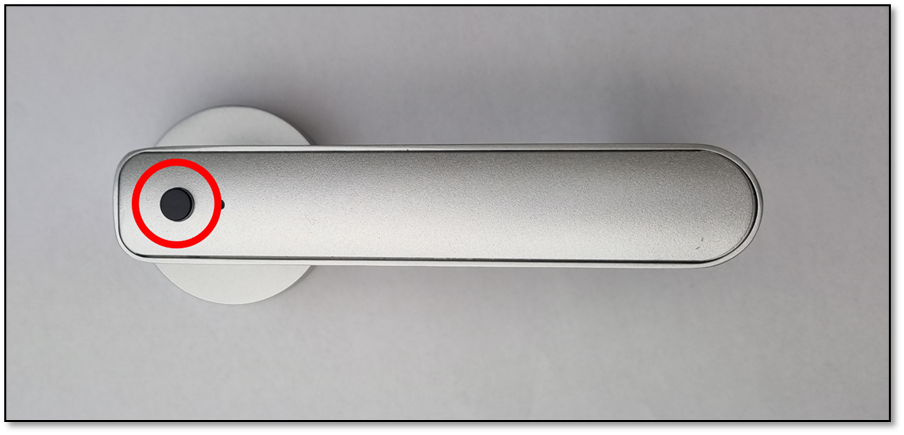

  • Drücken Sie den Button (siehe Bild unten) auf der Innenseite für 1 Sekunde lang, bzw. bis die LED auf der Außenseite weiß blinkt.
  • Lassen Sie den Button los.
  • Die LED leuchtet nun kurz grün auf, der Türbeschlag ist nun dauerhaft geöffnet.



Um den Modus wieder zu beenden gehen Sie wie folgt vor:

  • Öffnen Sie mit einem angelernten Fingerprint oder via App. Danach ist der Modus beendet.

oder

  • Über den Button auf der Innenseite
    • Drücken Sie den Button für 1 Sekunde lang, bzw. bis die LED auf der Außenseite weiß blinkt.
    • Lassen Sie den Button los.
    • Die LED leuchtet nun kurz blau auf, der Modus ist nun beendet. Sie müssen Sich nun wieder jedes Mal authentifizieren, wenn Sie die Türe öffnen möchten.



6. Batteriewarnung

Ist die Batterie fast leer, leuchtet die LED an der Außenseite bei jeder Öffnung rot. Sie haben noch ca. 100 Öffnungen Zeit um die Batterien zu wechseln.



Sie können den aktuellen Ladestand auch jederzeit in der App überprüfen.



7. Auf Werkseinstellungen zurücksetzen

Sie können den Türgriff auf zwei verschiedene Arten zurücksetzen:

  1. Löschen Sie den Türgriff aus der App (Türgriff auswählen -> Einstellungen -> "Löschen") oder

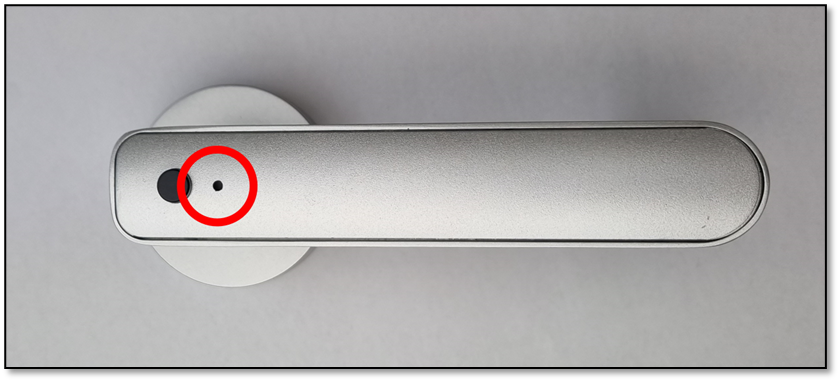

  2. Drücken Sie zunächst den Reset-Button mithilfe einer Nadel für etwa 5 Sekunden bzw. bis die LED an der Außenseite durchgehend rot leuchtet. Sobald Sie den Reset-Button loslassen, ändert sich die Farbe der LED auf grün und der Reset ist abgeschlossen.
